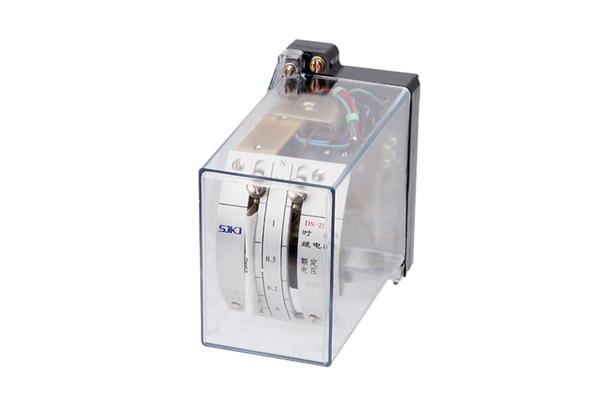

DS-20系列时间继电器

一、应用范围

DS-20系列时间继电器作为辅助元件用于各种保护和自动控制线路中，使被控元件的动作得到可调节的延时。继电器DS-21~24是短时带电的时间继电器；DS-21/C~20/C是长期带电的时间继电器（带外附电阻）；DS25~28是交流时间继电器。该继电器具有一付瞬动转换触点，一付滑动延时主触点和一付终止延时主触点。

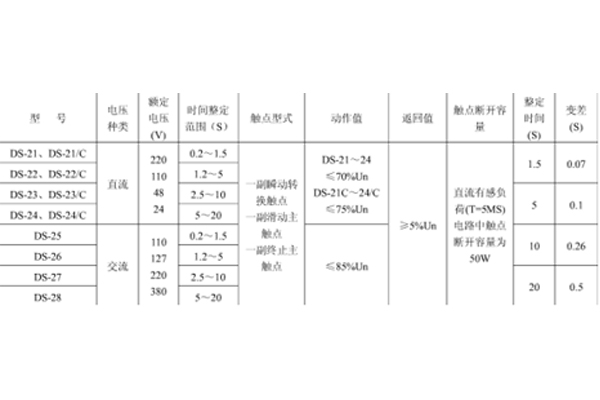

二、主要技术数据

注：1、型号后带“C”者线圈可以长期耐受110％额定电压，其他则耐受110％额定电压1.5—2分钟，温升仍在允许范围内。

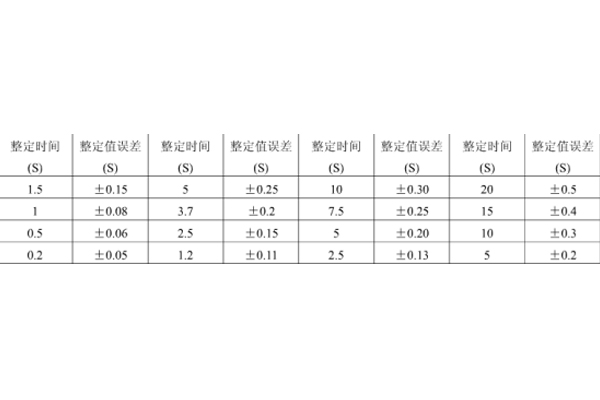

动作时间变差系指在同一整定点上，测量10次**与最小动作时间之差，继电器主触点延时整定值误差应符合下表规定：

三、正常使用条件

1、海拔高度不超过2000米；

2、周围**变化范围为-25℃到+40℃；

3、最湿度的月平均**相对湿度为90％，同时该月的月平均**温度为25℃；

4、与垂直面的安装倾斜度不超过5°；

5、无显著摇摆和冲击振的地方；

6、在无爆炸危险的介质中，且无腐蚀金属和破坏绝缘的气体与尘埃；

7、在没有雨雪侵袭的地方；

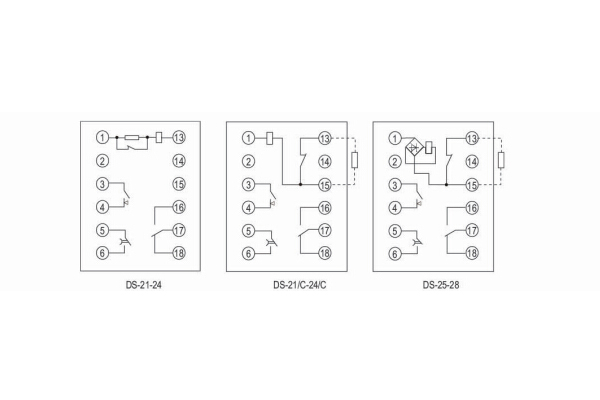

四、内部接线及外引接线图（背视图）

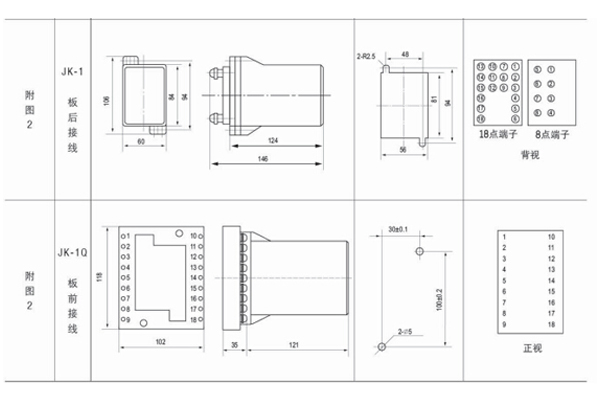

五、外形及开孔尺寸

DS-20采用JK-1壳体
