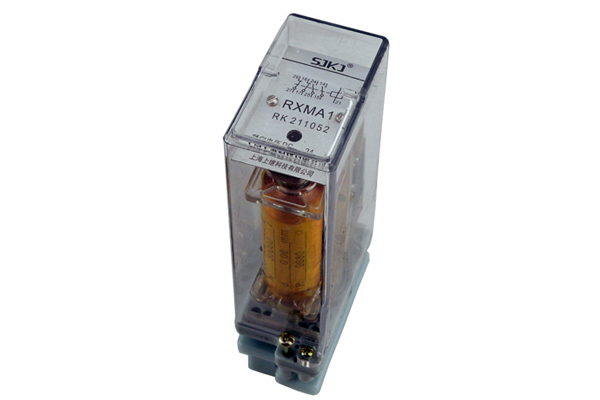

一、结构特点

1、 能提供多至7付动合或动断以及转换触点，结构紧凑。

2、 通过罩壳上的小孔拨动衔铁可以试验触点动作情况。

3、 线圈激励有交流和直流两种。

二、动作原理

  RXMA1中间继电器为电磁拍合式结构，由电磁系统、接触系统二部分组成。当线圈通电时，通过铁芯产生磁场吸合吸 片，由吸片带动簧片，使触点回路转换。触点采用双触点接触，具有接触电阻小，接触可靠性强，断开负荷容量大等优点。 吸片设计时惯量很小，所以该继电器能耐受一定量的冲击及振动，并能耐受中等地震波的冲击。继电器外壳采用引进的 Combiflex结构。

三、技术数据

1、 动作电压：DC.<70%额定电压 。

2、返回电压：DC.>5%额定电压 。

3、动作时间：动合触点≯40ms，动断触点≯30ms。

4、线圈功耗：<2W

5、触点长期允许通过5A电流

当通过电流的时间<200ms，允许通过90A电流；

当通过电流的时间为1s时，允许通过50A电流.

6、触点断开能力：AC:250V时为5A(功率因数>0.4)为 250VA。DC:250V时为2A(L/R=40ms)为45W。

7、绝缘耐压：50Hz，1min，2kV。

8、冲击电压：5kV。

9、能承受 5-15Hz中等震级的地震波冲击。

10、 额定电压及线圈阻值。

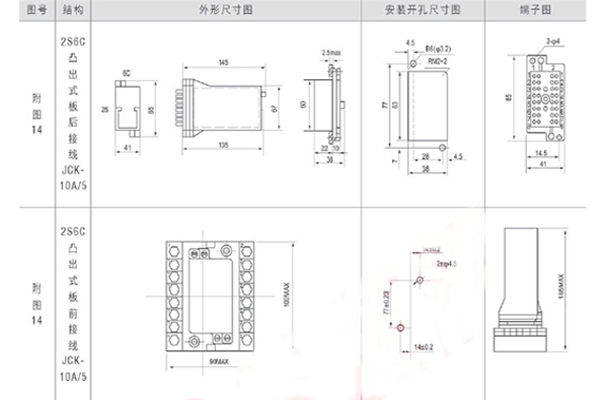

四、外形及安装尺寸：
