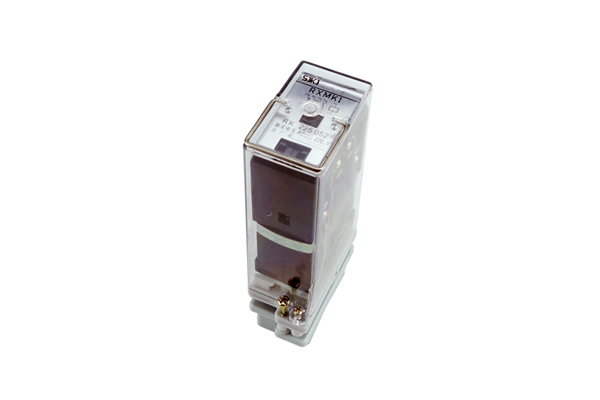

RXMK1型大容量交流中间继电器的动作原理及相关参数-上海上继科技有限公司

一、特点：

1、体积小，触点断开容量大。

2、线圈为交流激磁。

3、技术推荐：新装柜子可选用标准35mm，G型导轨安装板前接线壳体。其接线端子号与老型一样，无需更改图纸图号可直接替用。
二、动作原理：

RXMK1大容量中间继电器为电磁式继电器。由电磁系统，接触系统及短路环三部分组成。电磁系统采用直动式结构，工作行程较大。接触系统采用桥式触点，断开容量大。当线圈通电时，产生磁场，吸动铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

三、技术数据：

1、动作电压：<80%额定电压。

2、返回电压：>15%额定电压。

3、动作时间：≤20ms。

4、线圈功率：6VA。

5、触点断开容量：AC：V≯250V，I≯10A(功率因数为0.4)时，容量为1000VA。DC：V≯250V，I≯(L/R=40MS)时，容量为100W。

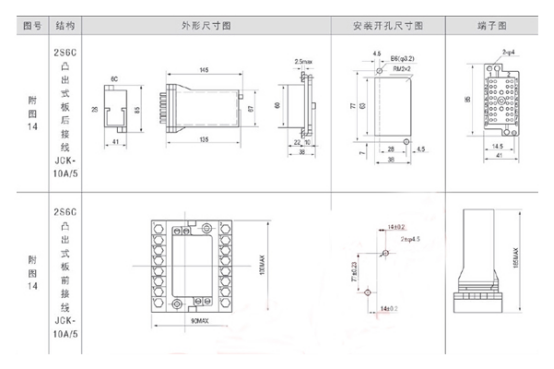

四、外形及安装尺寸：
