一,产品构成及工作原理

1, 本继电器延时精度远高于DS型电磁式时间继电器，能满足电力系统继电保护中缩短保护时间级差的要求，是目前时间继电器理想的更新换代产品。该继电器外形结构及内部接线,工作方式,整定范围与DS型时间继电器相同，仅整定方式不同，拨码开关的三位数乘以0.01S或0.1S时间时基即为整定时间。改变整定值无需进行效验。

2, 本继电器为动作延时型数字时间继电器，由进口CMOS集成电路构成，继电器有振荡器,分频器和三级脉冲计数器组成，通过BCD码拨码开关整定延时值。

3, 继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作，同时晶振起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。由于采用了晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。

4,  继电器的双延时回路延时相对独立，并各自驱动一个执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器的终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。

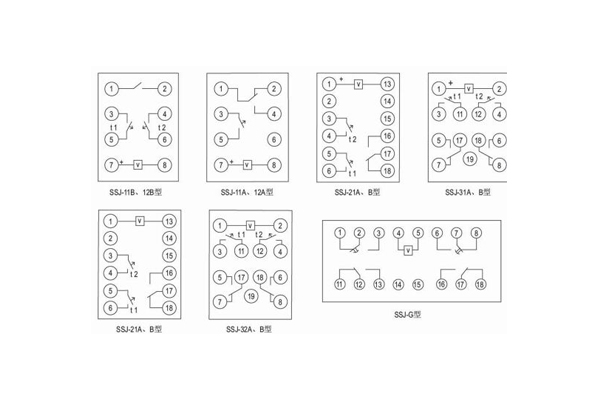

二、SSJ-12B静态中间继电器内部接线图及外部接线图
