一、概述

SSJ系列静态时间继电器(以下简称继电器)用于电力系统二次回路继电器保护及自动控制回路中，作为延时装置，使被控元件得到所需延时。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间准确、整定直观方便、范围宽，工作电源采用开关电源变换，交直流通用，完全可替代电磁型时间继电器。

二、技术要求

1、额定值及规格见上表。

2、延时准确度

a、延时整定值的平均误差：在基准条件下，继电器延时整定值平均误差值不大于整定值的0.1%+3ms；
平均误差=(5次测量平均值-整定值)/整定值×100%。

b、延时一致性：在基准条件下，继电器延时一致性不大于整定值的(3-10ms)。

c、在-10~50℃的温度下，任一延时整定值的平均误差(包含一致性)的值不大于整定值的0.1%+5ms。

3、工作电压：动作电压不大于额定电压的70%时，继电器应可靠工作。

4、继电器的返回时间切断电器电源，出口触点返回至起始位置的时间，对于使用直流电源工作的品种，应不大于25ms。

5、继电器的返回电压降低继电器电压不小于额定电压的10%时，继电器触点应可靠返回。

6、功率消耗DC48V，不大于2W；DC110V或AC100~127V，不大于4.5W(6.5VA)；DC或AC220V，不大于8.1W(13VA)。

7、热性能要求本系列继电器可长期通电工作，当环境温度为50℃时，可长期承受1.1倍额定电压值。

8、电源工作特性：电源缓慢升降、突然通/断电或通过抖动触点供电，继电器能够正常工作，并且无零秒出口及瞬动出口现象。

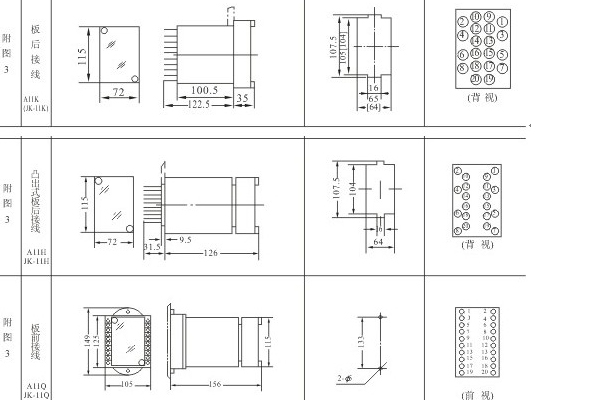

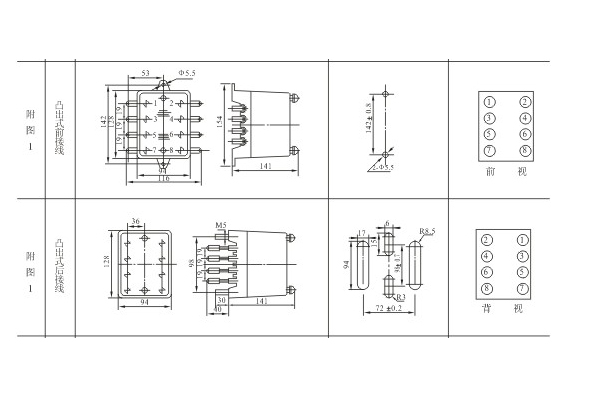

三、外形及开孔尺寸

SSJ-10采用HK-1壳体，

SSJ-20采用JK-1壳体，

SSJ-30采用CJ-1壳体
