JY-11A静态电压继电器的技术参数与接线图-上海上继科技有限公司

一、主要技术参数：
  1、 额定值
  a) 额定交流电压: 100V，400V；
  b) 频率:50Hz；
  c) 额定辅助直流电压: 48V，110V，220V。
  2、整定范围(见前表)5.3 动作时间
  a) 过电压－2倍整定值时动作时间不大于30ms；
  b) 低电压－0.5倍整定值时动作时间不大于30ms。
  3、返回时间不大于45ms。
  4、动作一致性: 不大于2.5%。
  5、定值误差: 不大于±2.5%。
  6、返回系数: 过电压不小于0.9，低电压不大于1.1。
  7、功耗：
  交流功耗: 额定电压时，不大于1VA。
  直流功耗: 在额定辅助直流电压下，继电器动作前功耗不大于3W，动作后功耗不大于6W。
  8、触点性能：当时间常数为5ms的电感性负载时，继电器触点断开容量为交流电压250V时，电流不大于2A，直流电压为24V时，电流不大于5A。
  9、工作条件
  a) 大力压力80kPa-106kPa；
  b) 环境温度-10℃-+50℃
  c) 空气相对湿度不高于90%(月平均zui低温度20℃);
  d) 使用地方不允许有较强的外磁感应强度；
  e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体；
  f) 使用地方不允许有爆炸危险及充满尘埃的介质；
  g) 使用地方不允许有较严重的霉菌存在；
  h) 使用地方不允许有较强的振动与h冲击；
  i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸气。
  10、绝缘电阻：
   继电器外壳与各端子间，以及电气上无的各电路之间的绝缘电阻不小于300MΩ。
  11、介质强度：
    继电器外壳与各端子间以及电气上无的各电路之间的绝缘强度，应能承受2kV，50Hz交流电压，历时1min无闪络与击穿现象。同组接点间应能承受1kV，50Hz交流电压，历时1min无闪络与击穿现象。

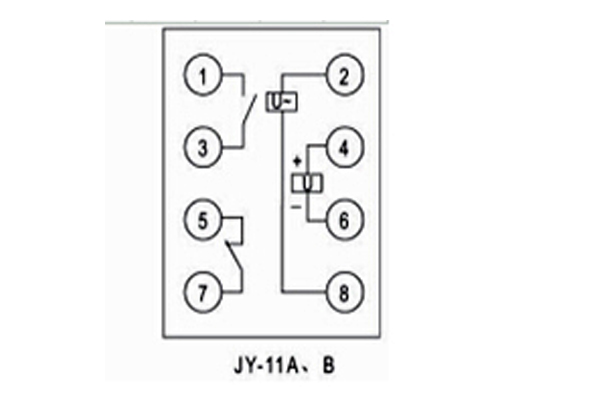

 内部接线（正视图）：
