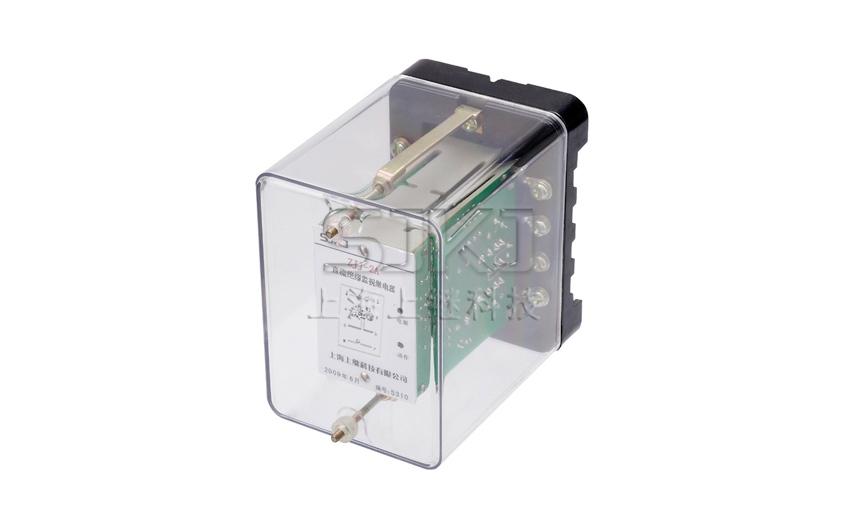

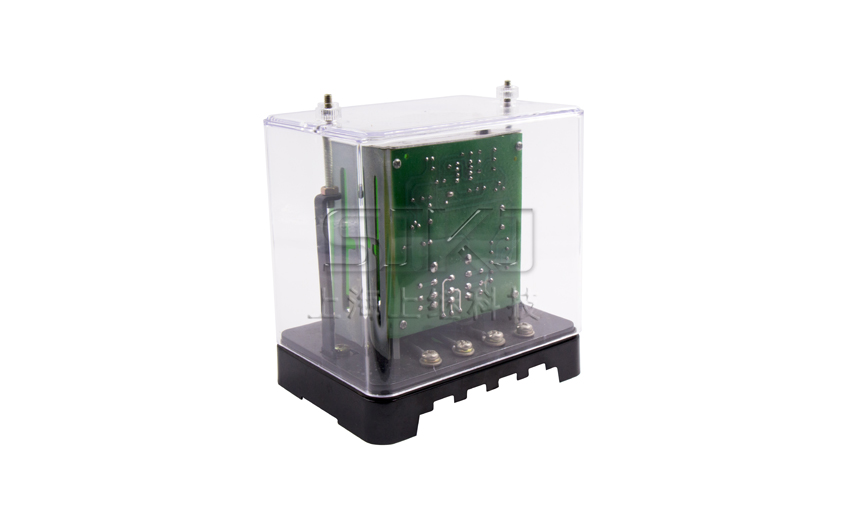

ZJJ-2A绝缘监视继电器_ZJJ-2A继电器_外形尺寸图

ZJJ-2A型直流绝缘监视继电器应用范围

ZJJ-2A直流绝缘监视继电器是监视直流母线绝缘情况的一种继电器,并适用于监视低压直流母线绝缘情况。当母线对地绝缘降低到一定值时,继电器可预发警告信号。

ZJJ-2A型直流绝缘监视继电器主要技术参数

电压等级和电流值: 220V、1.5mA; 110V、3.1mA;48V、6.3mA。

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表值时,继电器应靠动作。

触点容量:在电压不大于250V,电流不大于2A的直流有感负荷电路中(时间常数不大于5±0.75ms) ,断开容量不大于50W。

触点寿命:继电器输出接点在上条规定的负荷条件下,产品能可靠动作及返回10⁴次。

功率消耗：不大于7.5W。

ZJJ-2A型直流绝缘监视继电器内部接线及外引接线图

ZJJ-2A型直流绝缘监视继电器形及开孔尺寸
