继电器节电器电路原理图-上海上继科技有限公司

发表时间:2023-12-11 10:12 浏览次数:134 〖返回〗

继电器通常在可以启动机械金属接触器运动的电流水平下运行。建立接触后,保持导体板保持连接所需的电流水平实际上小于启动接触的电流。

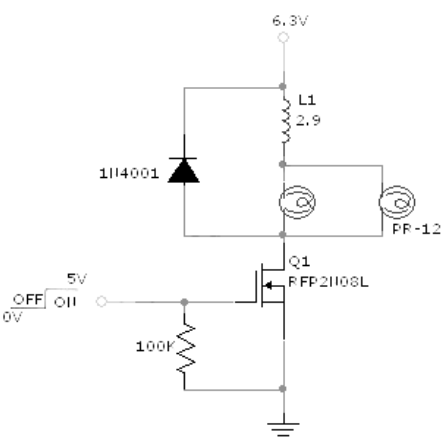

该节电电路似乎具有与浪涌保护器相反的机制。该电路提供浪涌电流来启动机械运动,但之后,该电路会节流电流以节省电力,提供较低的电流水平只是为了保持触点保持连接。这是电路原理图:











该电路的机制与电流浪涌保护器类似,但实现方式相反。如果我们使用负系数压敏电阻,这里我们使用一种正系数压敏电阻,其电阻随着温度的升高而增加。


这种压敏电阻实际上是一个白炽灯泡,两个灯泡并联。在寒冷的温度下,该灯泡的电阻非常低,这确保继电器有足够的电源来启动其接触器的机械运动。


继电器工作后,灯泡温度的升高将使电流降低到较低水平,从而节省电能,同时保持接触器保持连接状态。这就是这个节电电路的全部机制。
