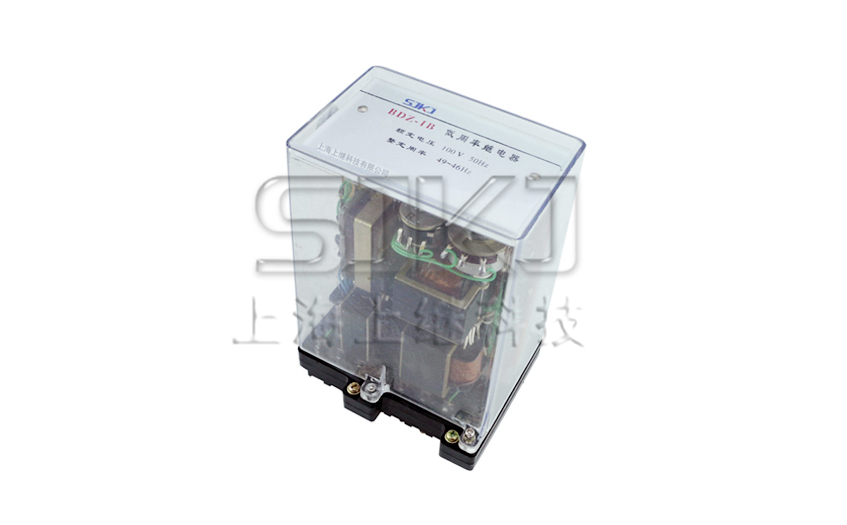

BDZ-1B低周率继电器_BDZ-1B继电器_接线图

差动、重合闸、绝缘监视及其他继电器系列
  • BDZ-1B型低周率继电器概述


    BDZ-1B继电器在低周減裁线路中,作为反应频率降低的灵敏元件。



    BDZ-1B型低周率继电器结构特点


    BDZ-1B为品体管式, LC串联谐振检测原理。壳体结构采用JK2(凸出式后接线)、 JKF2Q(凸出式前接线)标准组件.订货时须指明。

  • BDZ-1B型低周率继电器主要技术数据

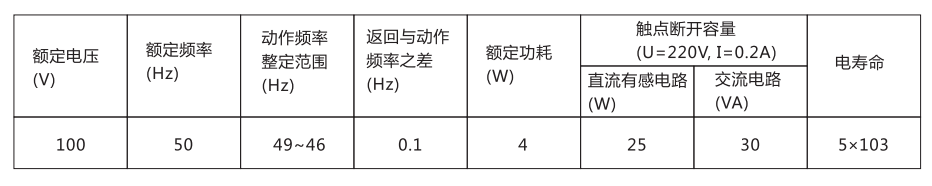

    BDZ-1B低频率继电器主要技术数据见表。

    BDZ-1B低频率继电器主要技术数据


  • BDZ-1B型低周率继电器内部接线图及外引接线图

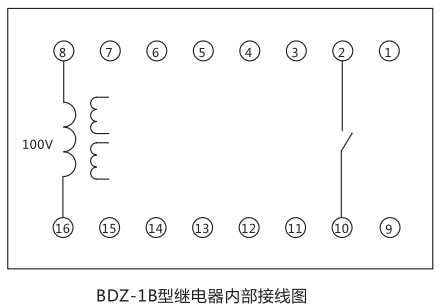

    BDZ-1B低频率继电器内部接线见图 。

    BDZ-1B低频率继电器内部接线


    BDZ-1B型低周率继电器外形及开孔尺寸


    BDZ-1B外形及开孔尺寸
