JC-2型冲击继电器_接线图_外形尺寸图

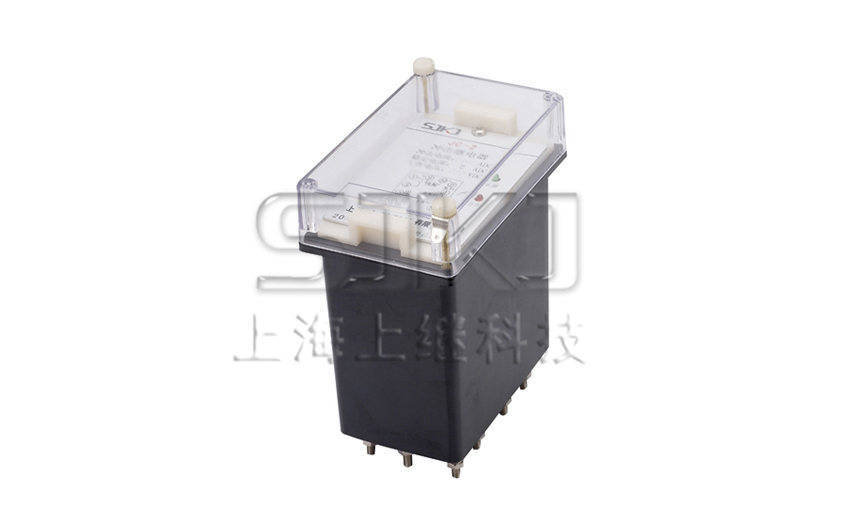

JC-2冲击继电器应用范围

JC-2冲击继电器应用于在直流操作的继电保护及控制回路中作为集中信号的主要元件。

JC-2冲击继电器主要技术参数

·额定直流电压:220V、110V、48V、24V。冲击动作电流及冲击返回电流IC=0.1A,不受稳定电流∑IC的限制。

·**长期稳定电流: ∑IC max=2A。

·功率消耗: ∑IC=2A时不大于4W。

·触点容量:在电压不超过220V,电流不超过lA时可断开直流有感负荷(时间常数为5±0.75ms)为20W。

·介质强度  在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象。

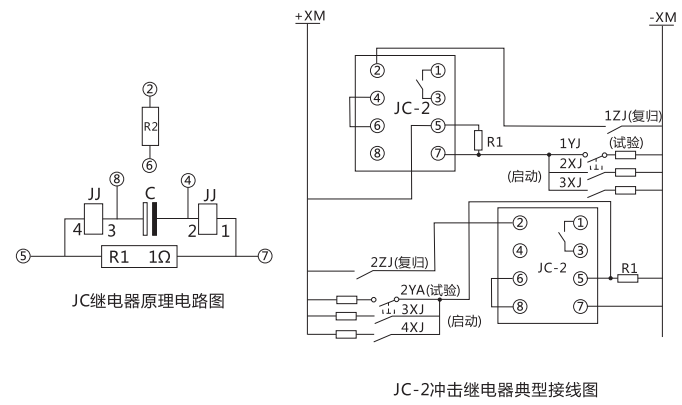

JC-2冲击继电器内部接线及外引接线图

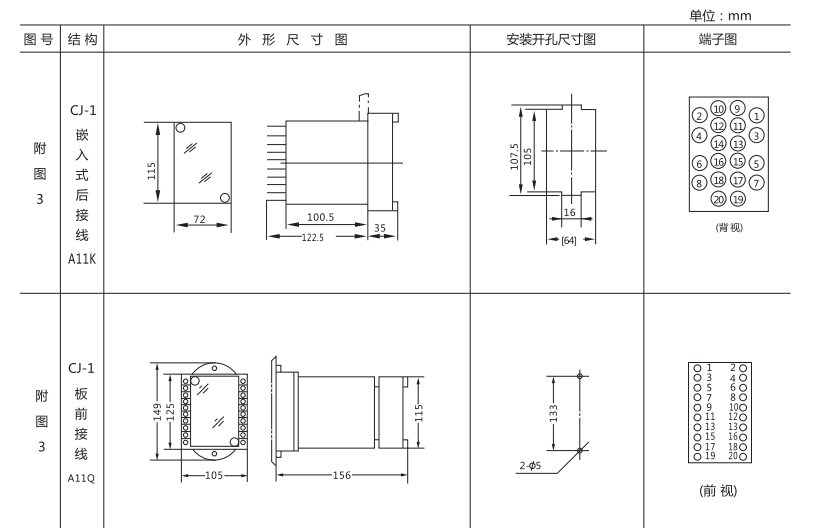

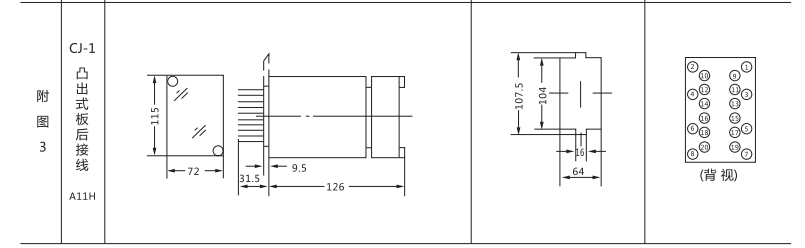

JC-2冲击继电器外形结构及开孔尺寸图
