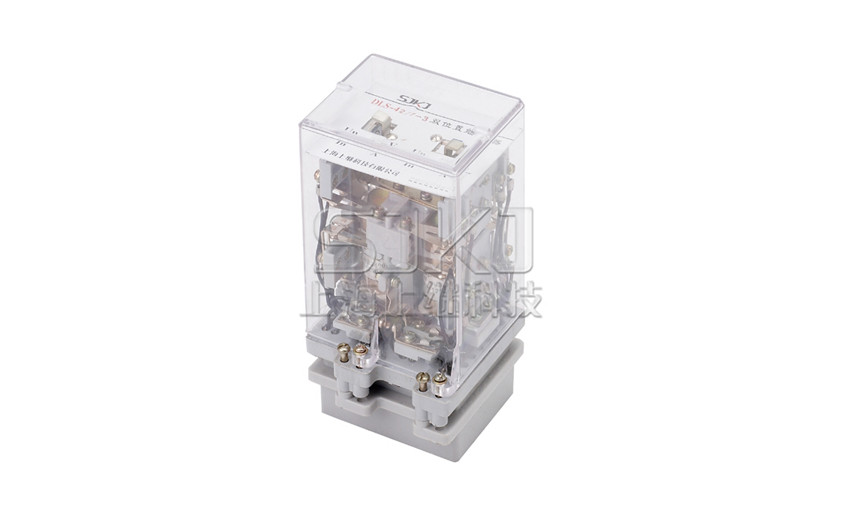

DLS-41/9-3双位置继电器概述

DLS-41/9-3双位置继电器用于各种保护和自动控制装置中 ,以实现闭锁作用。其中DLS-41、42型用于直流回路,DLS-43、44型用于交流回路。 DLS-41、43的线圈不串触点, DLS-42、43的线圈串触点。

DLS-41/9-3双位置继电器参数

·额定电压: DC220V、110V、48V;AC220V、110V。

·额定电流:0.25A、 0.5A、lA、2A、4A、6A。

·动作电压:不大于额定电压的70%。

·动作电流:不大于额定电流。

·功率消耗:直流不大于7W;交流不大于15VA。

·介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间,以及线圈电路对触点电路之间,应能承受2kV(有效值),50Hz的交流试验电压历时1min的试验 ,而无绝缘击穿或闪络现象。

·触点性能

产品触点应能断开电压不超过250V,电流不超过1A,容量为50W的直流有感负荷电路(时间常数为5±75ms),或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

DLS-41/9-3双位置继电器内部连接线

DLS-41/9-3双位置继电器外形尺寸
