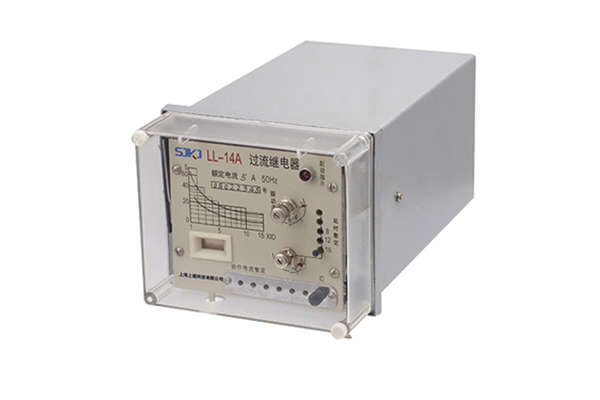

LL-14A过流继电器产品图片及主要性能-上海上继科技有限公司
发表时间:2020-01-07 14:29 浏览次数:408 〖返回〗
一、LL-14A过流继电器的应用范围
LL-14A系列过流继电器(以下简称继电器),应用在交流电力系统中,作为电机、变压器、输电线的过负荷和短路保护。由于本产品体积小且具有多种安装接线方式,如:凸出式安装、前接线、后接线、特别适用于组装开关柜。
二、LL-14A过流继电器的主要性能
●返回系数:不小于0.85。
●速动时间:在基准条件上,继电器在任一整定点上,在两倍速动电流时的动作时间不大于0.15s。
●功率消耗:当电流等于继电器的整定电流时,继电器的线圈所消耗的功率不大于10VA。
●介质强度:继电器各导电电路连在一起对外露的非带电金属部分及外壳之间,以及线圈电路对触点电路之间,应能承受2000V(有效值)、50Hz的交流试验电压,历时1min试验,而无击穿或闪络现象。
三、LL-14A过流继电器的原理
1. 继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。
2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。
3. 继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

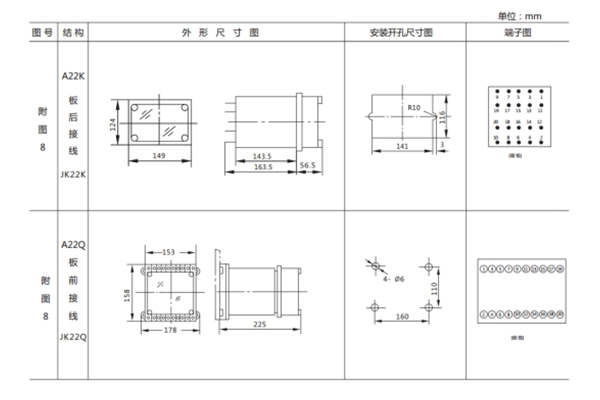

四、LL-14A过流继电器的开孔尺寸
