测试继电器的方法-上海上继科技有限公司

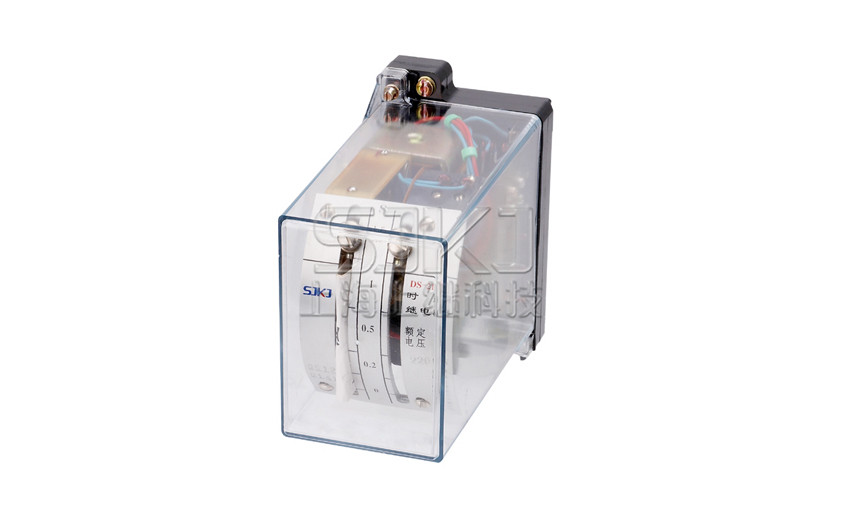

时间继电器延时时间的测定

首先将被试时间继电器接至本仪器输出端子上（要注意:根据要求确定工作电压为交流或直流）调制额定动作值，并断开测试仪器主回路输出开关，接着准备好秒表接通电源并清零。被测试时间继电器延时动合接点接至停表端子上，打开“输出控制”开关，与此同时启动秒表记录时间。继电器线圈得到额定工作电压，待延时时间过后，秒表立刻停止。记录此时秒表的时间，则此秒表所显示数字约等于该时间继电器的延时闭合时间。

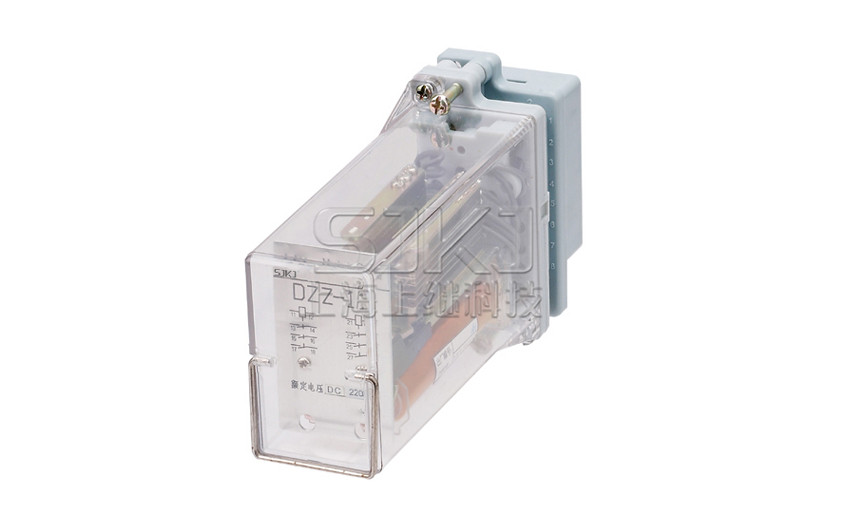

中间继电器试验

首先应该确定被试中间继电器为何种动作形势以及保持形势。以电流动作电压保护为例（直流继电器）选择好输出档，打开“输出控制”开关，慢慢的调节电流大小控制旋钮直至继电器动作，记录下动作电流数据，接着再把辅助回路输出接至继电器保持线圈，慢慢的调节电流大小控制旋钮直至该继电器额定动作值。记下保持电压值，跟着数据记录信息，去分析判断。

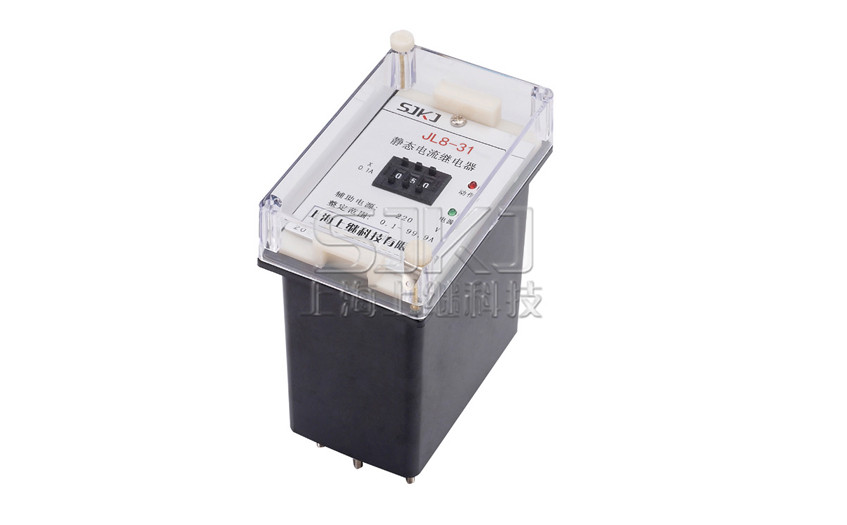

电流继电器整定值试验

电流继电器整定值试验步骤同事，将电流继电器接至继电保护测试仪的电流输出端子上，选择所需的电流输出档，打开“输出控制”开关，慢慢的调节电流大小控制旋钮，直至电流继电器动作，记录此时的数据，然后进行分析和判断。

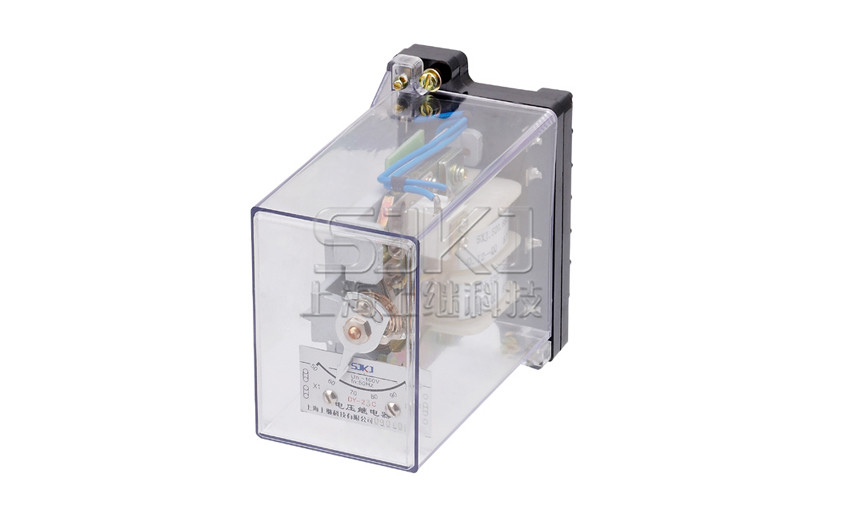

电压继电器额定电压测定

首先做好测试前的准备工作，然后把相应的线圈接至对应电压继电器的输出端子上。接着打开“输出控制”开关，慢慢的调节电压大小控制旋钮。使测试仪的输出电压缓缓的平稳上升，直至达到电压继电器吸合时，记录电压；再反方向缓慢调节电压大小控制旋钮直至电压继电器释放时，记录释放电压，据此可算出被试的电压继电器返回系数。如被试继电器为过电压继电器，则反方向进行以上的操作。

上海上继科技有限公司（专注电力保护继电器，微机综合保护装置，电力仪表生产厂家）

   销售热线：021-57233089    QQ：977797827

（以上内容部分来自网络，仅供参考），感谢观看！
