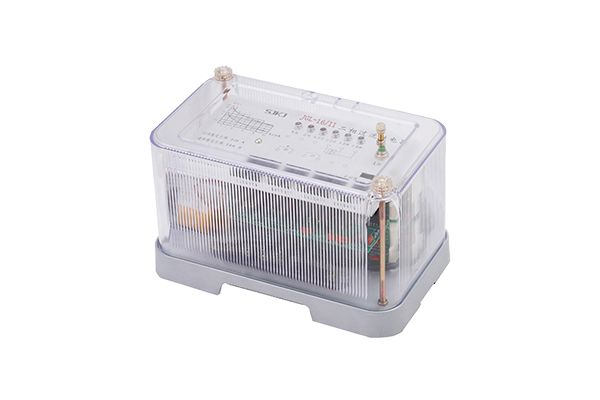

JGL-16-II反时限过流继电器-上海上继科技有限公司

一、JGL-16-II反时限过流继电器主要技术性能

1、额定值：50HZ交流5A，波形畸变不超过2%。

2、过流整定范围：2-10A，级差为0.1A。电流整定误差不大于±3%。

3、速断倍数整定范围：2-9.9倍,级差为0.1倍。电流速断整定误差不大于±4%。4、速动动作时间：继电器任一整定值上在1.2倍速动电流时动作时间不大于50ms。

5、返回系数：不小于0.85。

6、功率消耗：在额定电流时功率消耗不大于8VA。

7、触点接通容量：在直流电压不超过250V时，该产品触点能连续接通电流为10A。

8、触点断开容量：在电压不超过250V的感性负荷中，该产品触点能分断容量为50W。

9、介质强度：在标准试验条件下，各导电部分连在一起对外露非带电金属部分及外壳之间应能承受交流有效值2000V/50HZ的试验电压，历时1min无绝缘击穿或闪络现象。

绝缘电阻：继电器各导电部分对外露非带电金属部分及外壳之间，

10、绝缘电阻：在标准试验条件下，继电器各导电部分对外飞带电金属部分及外壳之间，用开路电压为500V的测试仪测其绝缘阻值应不小于20MΩ。

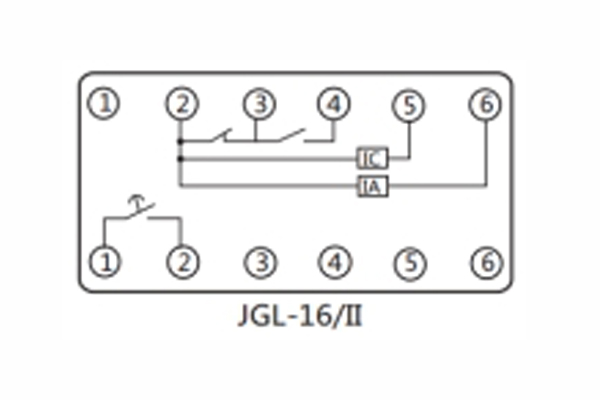

二、JGL-16-II反时限过流继电器内部端子外引接线图

三、JGL-16-II反时限过流继电器主要用途

JGL-16/Ⅱ二相静态反时限过流继电器（定时限和反时限的总称）适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时，该产品能按预定的时限可靠动作，并发信号或跳闸切除故障部分。保护设备及输配电系统安全。该产品针对A、C保护，集众多功能于一体。是目前我国电力行业**有代表性推广更新换代产品。

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO9001国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

公司主营：继电器（时间继电器，电压继电器，电流继电器，中间继电器，信号继电器，闪光继电器，冲击继电器，同步检查继电器，接地继电器，差动继电器，重合闸继电器，绝缘监视继电器，双位置继电器，模数化继电器），智能操控装置，微机保护装置，电力仪表

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
