电磁继电器概述

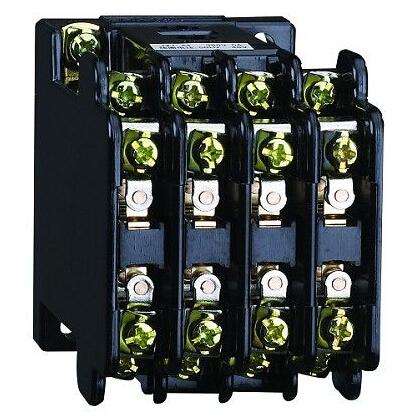

电磁继电器是自动控制电路中常用的一种元件。实际上它是用较小电流控制较大电流的一种自动开关。因此，广泛应用于电子设备中。电磁继电器一般由一个线圈、铁心、一组成几组带触点的簧片组成。

电磁继电器工作原理

当线圈通电以后，铁心被磁化产生足够大的电磁力，吸动衔铁并带动簧片，使动触点和静触点闭合或分开；当线圈断电后，电磁吸力消失，衔铁返回原来的位置，动触点和静触点又恢复到原来闭合或分开的状态。应用时只要把需要控制的电路接到触点上，就可利用继电器达到控制的目的。

电磁继电器特性参数

 1.直流电阻：这是指线圈的直流电阻。有些产品说明书中给出额定工作电压和直流电阻，这时可根据欧姆定律求出额定工作电流。若已知额定工作电流和直流电阻，亦可求出额定工作电压。

 2.吸合电流：它是指继电器能够产生吸合动作的最小电流。在实际使用中，要使继电器可靠吸合，给定电压可以等于或略高于额定工作电压。一般不要大于额定工作电压的 1.5 倍。否则会烧毁线圈。

 3.释放电流：它是指继电器产生释放动作的**电流。如果减小处于吸合状态的继电器的电流，当电流减小到一定程度时，继电器恢复到未通电时的状态，这个过程称为继电器的释放动作。释放电流比吸合电流小得多。

 4.触点负荷：它是指继电器触点允许的电压或电流。它决定了继电器能控制电压和电流的大小。应用时不能用触点负荷小的继电器去控制大电流或高电压。例如： JRX-13F 电磁继电器的触点负荷是 0.02A× 12V，就不能用它去控制 220V 的电路通断。
