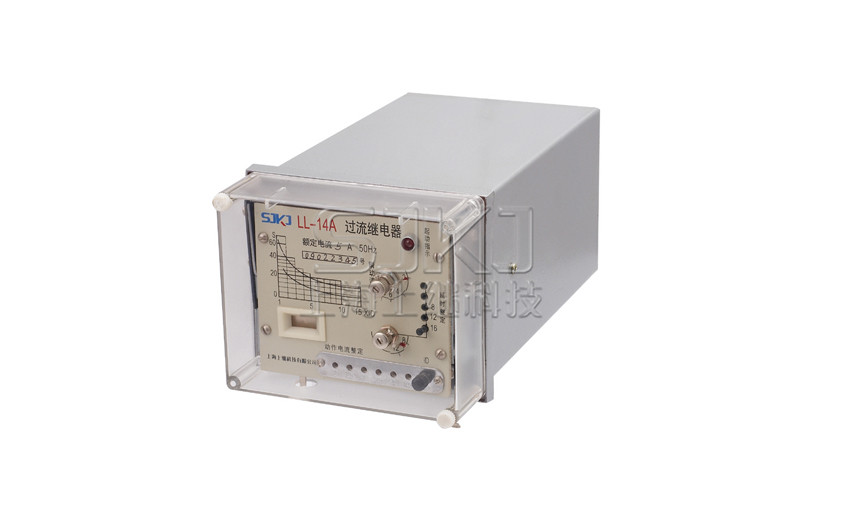

过流继电器是一种用于保护电动机、变压器等主设备的继电保护装置，该产品具有定时限、反时限的特性，当主设备或输配电系统出现过负荷及、过电流或短路故障时，过流继电器可以按照预定的时限可靠动作或发出信号，切除故障部分，从而达到保护主设备及输配电系统的目的。

过电流继电器的的工作原理：

过流继电器主要是通过过电流保护动作来实现对元件的保护。过流继电器通过自身的测量元件来判断通过线路电流是否超过标准，以时间继电器为延时元件，以适当的延时来保证装置动作有选择性，同时信号继电器用来发出保护动作信号。

正常运行时，过流继电器和时间继电器的都是断开的，当被保护区故障或电流过大时，电流继电器动作，通过其触点启动时间继电器，经过预定的延时后，时间继电器触点闭合，将断路器跳闸接通，断路器跳闸，故障线路被切除，同时启动了信号继电器，信号牌掉下，并接通灯光或音响信号。
