时间继电器简介

时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。

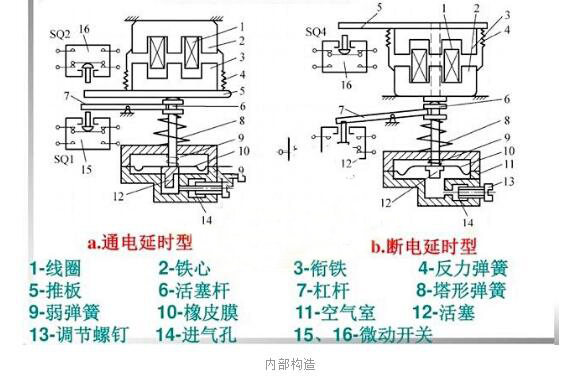

时间继电器的结构原理图

时间继电器的分类

1、直流电磁式时间继电器

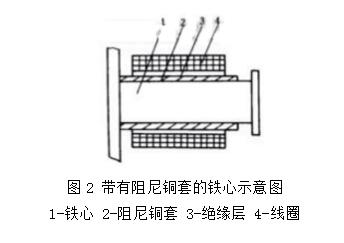

在直流电磁式电压继电器的铁心上增加一个阻尼铜套，即可构成时间继电器，其结构示意图如图2所示。它是利用电磁阻尼原理产生延时的，由电磁感应定律可知，在继电器线圈通断电过程中铜套内将感应电势，并流过感应电流，此电流产生的磁通总是反对原磁通变化。

电器通电时，由于衔铁处于释放位置，气隙大，磁阻大，磁通小，铜套阻尼作用相对也小，因此衔铁吸合时延时不显著（一般忽略不计）。

而当继电器断电时，磁通变化量大，铜套阻尼作用也大，使衔铁延时释放而起到延时作用。因此，这种继电器仅用作断电延时。

这种时间继电器延时较短，JT3系列最长不超过5s，而且准确度较低，一般只用于要求不高的场合。

2、空气式时间继电器

空气阻尼式时间继电器，是利用空气阻尼原理获得延时的。它由电磁系统、延时机构和触点三部分组成，电磁机构为直动式双E型，触点系统是借用LX5型微动开关，延时机构采用气囊式阻尼器。

空气阻尼式时间继电器，既具有由空气室中的气动机构带动的延时触点，也具有由电磁机构直接带动的瞬动触点，可以做成通电延时型，也可做成断电延时型。电磁机构可以是直流的，也可以是交流的。

3、半导体时间继电器

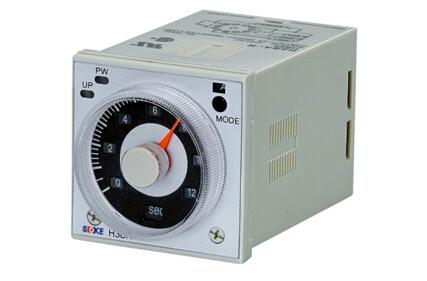

电子式时间继电器在时间继电器中已成为主流产品，电子式时间继电器是采用晶体管或集成电路和电子元件等构成．目前已有采用单片机控制的时间继电器。电子式时间继电器具有延时范围广、精度高、体积小、耐冲击和耐振动、调节方便及寿命长等优点，所以发展很快，应用广泛。

半导体时间继电器的输出形式有两种：有触点式和无触点式，前者是用晶体管驱动小型磁式继电器，后者是采用晶体管或晶闸管输出。

4、单片机控制时间继电器

近年来随着微电子技术的发展，采用集成电路、功率电路和单片机等电子元件构成的新型时间继电器大量面市。如DHC6多制式单片机控制时间继电器、J5S17、J3320、JSZl3等系列大规模集成电路数字时间继电器，J5145等系列电子式数显时间继电器．J5G1等系列固态时间继电器等。

DHC6多制式单片机控制时间继电器是为适应工业自动化控制水平越来越高的要求而生产的。多种制式时间继电器可使用户根据需要选择最合适的制式，使用简便方法达到以往需要较复杂接线才能达到的控制功能．这样既节省了中间控制环节．又大大提高了电气控制的可靠性。

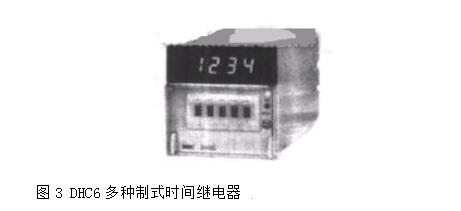

DHC6多种制式时间继电器采用单片机控制，LCD显示．具有9种工作制式、正计时、倒计时任意设定、8种延时时段、延时范围从0.01s～999.9h任意设定、键盘设定，设定完成之后可以锁定按键．防止误操作。可按要求任意选择控制模式，使控制线路最简单可靠。其外貌如图3所示。

J5S17系列时间继电器由大规模集成电路、稳压电源、拨动开关、四位LED数码显示器、执行继电器及塑料外壳几部分组成。采用32kHz石英晶体振荡器，安装方式有面板式和装置式两种。装置式插座可用M4螺钉固定在安装板上．也可以安装在标准35mm安装卡轨上。

J5S20系列时间继电器是四位数字显示小型时间继电器，它采用晶体振荡作为时基基准．采用大规模集成电路技术，不但可以实现长达9999h的长延时，还可保证其延时精度。配用不同的安装插座及附件可应用在面板安装、35mm标准安装导执及螺钉安装的场合。

时间继电器的选用原则

时间继电器型式多样，各具特点，选择时应从以下几方面考虑：

1）根据控制电路对延时触头的要求选择延时方式，即通电延时型或断电延时型。

2）根据延时范围和精度要求选择继电器类型。

3）根据使用场合、工作环境选择时间继电器的类型。如电源电压波动大的场合可选空气阻尼式或电动式时间继电器，电源频率不稳定场合不宜选用电动式；环境温度变化大的场合不宜选用空气阻尼式和电子式时间继电器。

时间继电器的选用注意事项

（1）延时方式

时间继电器有断电延时型与通电延时型，应根据实际需要选延时方式。

（2）复位时间

时间继电器动作后需一定的复位时间，复位时间要比固有动作时间稍长，这一点对重复延时电路和操作频繁的场合尤其重要。

（3）类型选择

对延时要求较高的场合，应选用电动机式或晶体管式时间继电器；对延时要求不高的场合，可采用电磁阻尼式或气囊式时间继电器。

（4）电源频率

对于电源频率波动较大的场所，不宜采用电动式时间继电器，宜选气囊式时间继电器。
