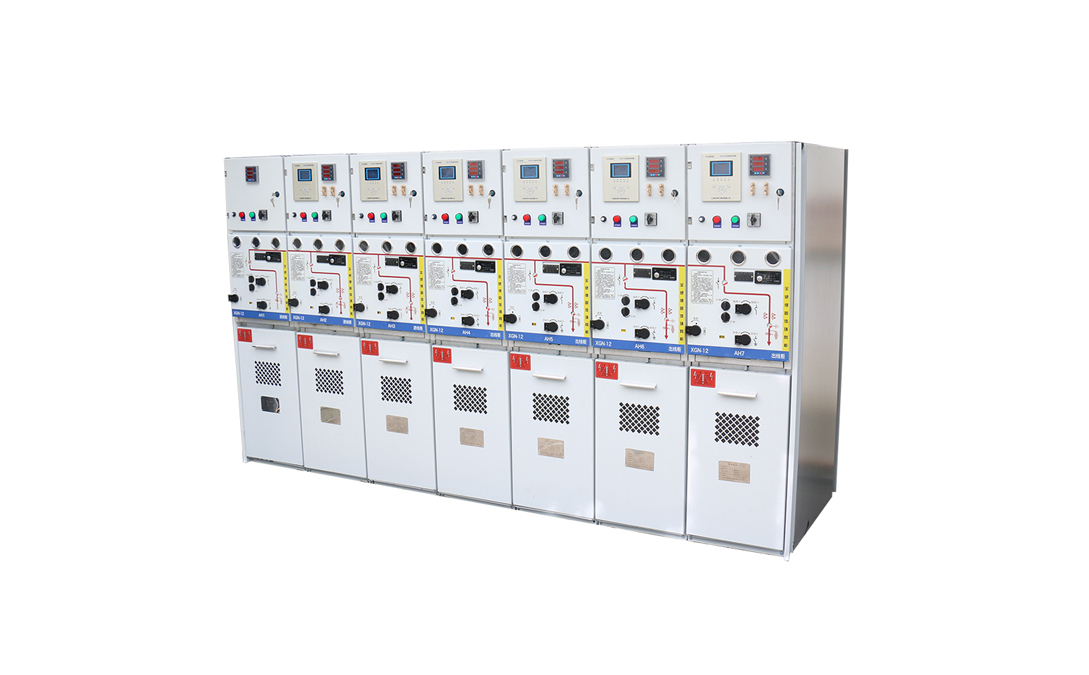

发表时间:2022-08-15 09:59 浏览次数:298 〖返回〗人们在操作固体绝缘柜时候碰到哪些难题?下边让我们一起学习一下固体绝缘柜的操作指南。
一、固体绝缘柜高压负荷开关操作指南:
1.固体绝缘柜输配电实际操作:
**合闭防护接地装置电源开关:将操纵杆插进接地装置防护组织的实际操作孔内,反方向转动(假如防护刀处在合闭情况,则省去此流程),合闭防护刀,分离出来接地装置。再次合闭负荷电源开关:将操纵杆插进电源总开关的实际操作孔内,反方向转动约4圈,电源总开关将合闭。
2.固体绝缘柜断电实际操作:
第一个负荷分担电源开关:顺时针方向旋转电源开关分摊旋纽,关掉电源开关。分离出来接地装置电源开关:将操纵杆插进接地装置防护组织的实际操作孔,顺时针方向转动,分离出来防护刀,关掉接地装置。
二、固体绝缘柜隔离开关操作指南:
1.固体绝缘柜输配电实际操作:
**合闭防护接地装置电源开关:将操纵杆插进接地装置防护组织的实际操作孔内,反方向转动(假如防护刀处在合闭情况,则省去此流程),合闭防护刀,分离出来接地装置。再度盖上隔离开关:将操纵杆插进隔离开关储能技术实际操作孔,反方向旋转约4次,显示信息储能技术情况,顺时针方向旋转盖上旋纽,盖上隔离开关。
2.固体绝缘柜断电实际操作:
**断掉隔离开关:顺时针方向旋转断掉旋纽断掉隔离开关。分离出来接地装置电源开关:将操纵杆插进接地装置防护组织的实际操作孔,顺时针方向转动,分离出来防护刀,关掉接地装置。
三、固体绝缘柜机械设备互锁:
负荷电源开关、隔离开关和接地装置电源开关中间有机械设备互锁。当负荷电源开关和隔离开关处在合闭情况时,接地装置电源开关不可以开启或合闭;接地装置电源开关开启时,负荷电源开关和隔离开关不可以开启或关掉。
四、固体绝缘柜断路器安装方法:
1.**关掉接地装置电源开关;
2.伸出熔融桶撞针组织的操纵杆,反方向旋转,使撞针摆脱凹形;
3.安裝保险管和保险管电源适配器,并留意保险管撞针朝上。将撞针组织安裝到保险丝盒中,使撞针坐落于插槽中,顺时针方向转动,使操纵杆平行面于控制面板,随后按住摇杆。
