户外固体柜的设计要求

户外固体柜属于环网柜的一种新产品,这种固体柜在设计制造的时候应具备以下基本特点:

1、采用ABBSafe模块,免维护设计。

2、户外型、全绝缘、全密封结构,可触摸型式,安全可靠,免维护,体积小、重量轻、结构紧凑、安装简单,操作方便适用于各种恶劣环境,并满足防潮、防凝露的要求,SF6气室防护等级IP67。

3、体积小,便于安装和操作。

4、喷塑工艺和工序符合国际标准,抗腐蚀。

5、以无毒、无味、绝缘强度高的SF6气体作为其绝缘介质,母排、连接件、负荷开关、全部置于SF6气包中,真正实现户外型、全绝缘、全密封结构。SF6气体年泄露率小于千分之0.25,箱体上装有SF6气体压力计和低气压报警装置,可随时检查气体压力,通过RTU可远传到控制中心。

6、接线采用全绝缘可触摸式电缆头,电缆接线安全、灵活。

7、户外固体柜应具备完善的防误操作功能。

8、能实现配网自动化。

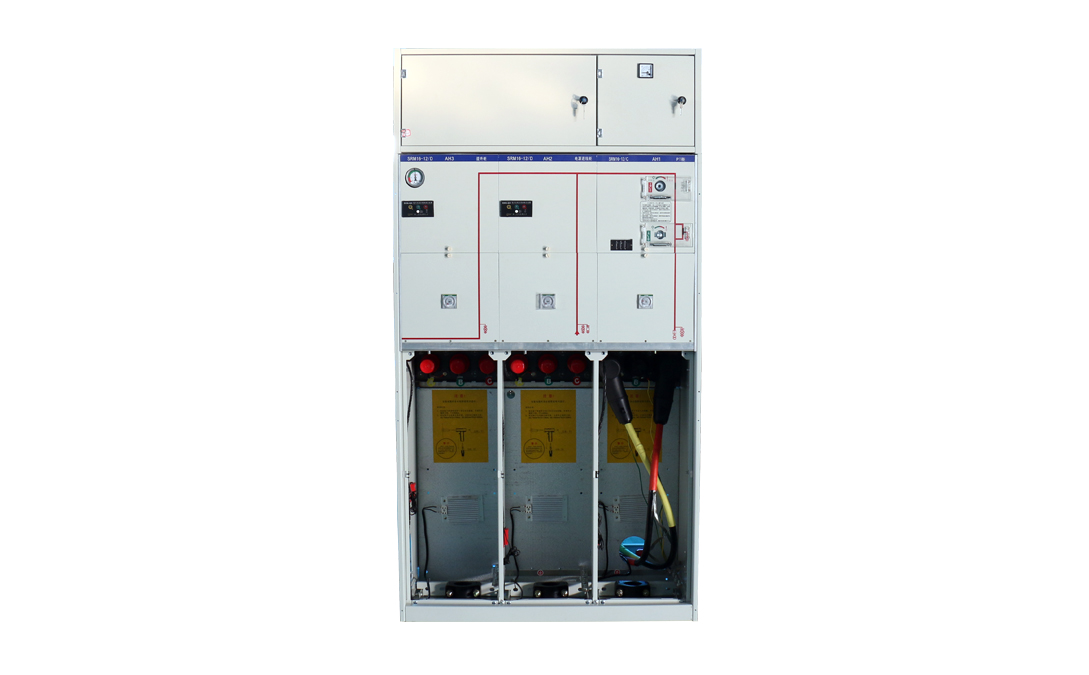

固体柜

9、箱体采用覆铝锌钢板,在起吊、运输和安装时不应变形或损伤。

10、外壳颜色:军绿色,并与周围环境相协调。

11、门开启角度应大于90°,并设定位装置。门应有密封措施,并装有把手、暗闩和能防雨、防堵、防锈的锁。

12、箱体应设足够的自然通风口和隔热措施,以保证在正常条件下运行时,所有电器设备的温度不超过其**允许温度。

13、箱体应有可靠的密封性能,防小动物进入和防渗、漏雨水措施。

14、箱门内侧应标出主回路的线路图,同时应注明操作程序和注事项。信号灯及仪表的装设位置应易于观察和安全地更换,其位置应便于巡视。电缆室的高度应满足安装、试验、维修的要求。

15、户外固体柜的接地系统应符合要求。
