充气柜壳体设计和检查要求-上海上继科技有限公司

发表时间:2022-08-16 09:26 浏览次数:340 〖返回〗

从国外来看,充气柜的发展非常迅速,制造商相当多,应用范围广,已成为国内相当数量的产品;但中国在充气柜行业较晚。根据中国高压开关行业协会的统计,2001年中国油箱生产为零,从2002年开始,有两家制造商设计和制造。

1.充气柜的优点

与一般的空气绝缘柜相比,充气柜有许多优点。

首先,由于压缩气体的优良性能,大大提高了绝缘性能,压缩气体的绝缘性能是空气的23倍,随着电压水平的提高,优点更加明显。由于这一优点,设计较小的柜子尺寸方便,有利于小型化。

其次,由于压缩气体性能优异,有时可以提高灭弧性能;

再一次,由于使用气密结构,这不应受到外部环境(如凝结、污秽、小动物和化学物等)的影响,可以用于恶劣的地方。例如,2002年,德国伊北河泛滥,充气柜部分淹没,但很快恢复了供电。这充分证明了充气柜不受恶劣环境的影响。

最后,采用非维修产品结构,大大减少维修工作,降低维修成本。

2.充气柜的设计和制造要求

充气柜制造有许多方面需要考虑,其中最重要的是焊接和密封。清单如下:

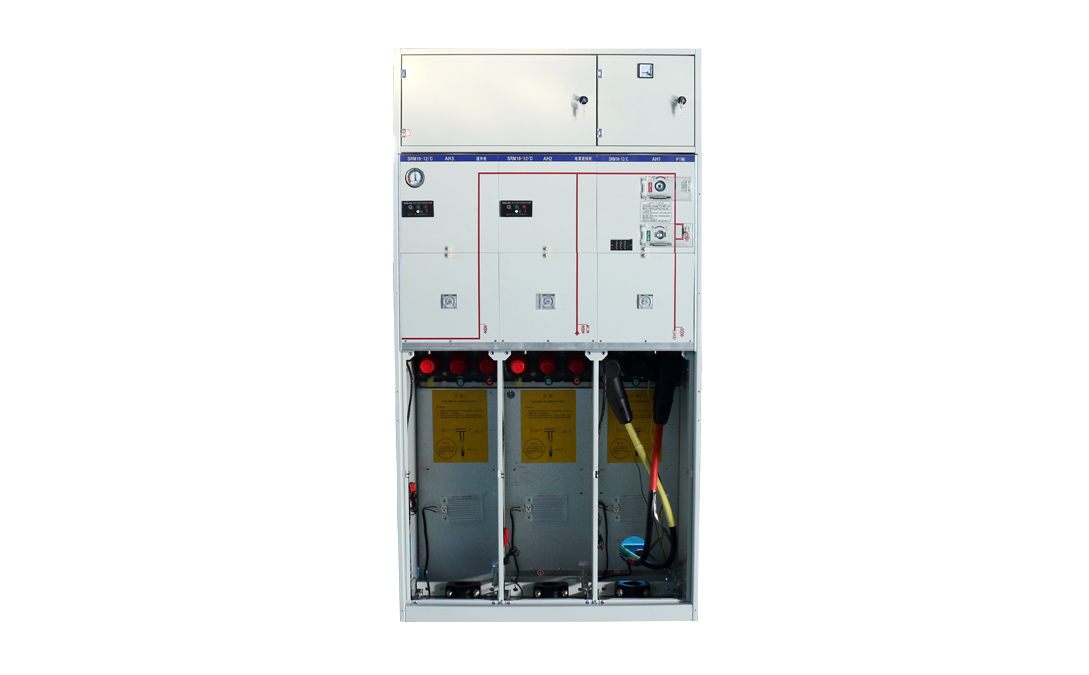

充气柜

5.1充气柜壳体设计和检查要求

外壳应当按照压力容器安全监督规定,按照设备投入运行后不能审查的条件,确保材料、结构、焊接工艺和检验的安全可靠。

(1)壳体的设计温度

在额定操作条件下套管的**可能温度。室内温度通常是环境温度的上限加上通过额定电流引起的温度上升。在户外也应考虑到阳光环境条件和使用场所的影响。

(2)充气柜壳体的设计压力

用来确定壳体厚度的压力。它至少等于气体从内部故障释放前的压力。

(3)规定的测试须就套管及部件的强度进行,不论是否经计算确定。

(4)除非无法检测充气柜焊接壳体的焊缝,否则不得对焊接壳体的焊缝进行损伤检测;两种材料的关键部件和焊缝的所有焊缝均应进行检查;其他焊缝应不少于焊缝总长度的20%。
