伴随着SF6气体绝缘层的电器设备总数的逐步增加，及其提升其运作可信性重点工作中在供电系统中的广泛开展，缺点和安全隐患基础在生产加工、原厂实验、工作交接及运作维护保养等各阶段中就被发觉和清除，进而巨大水平防止了安全事故的反复产生，可是SF6气体绝缘层的电器设备漏汽状况仍是在所难免和完全避免的疑难问题。

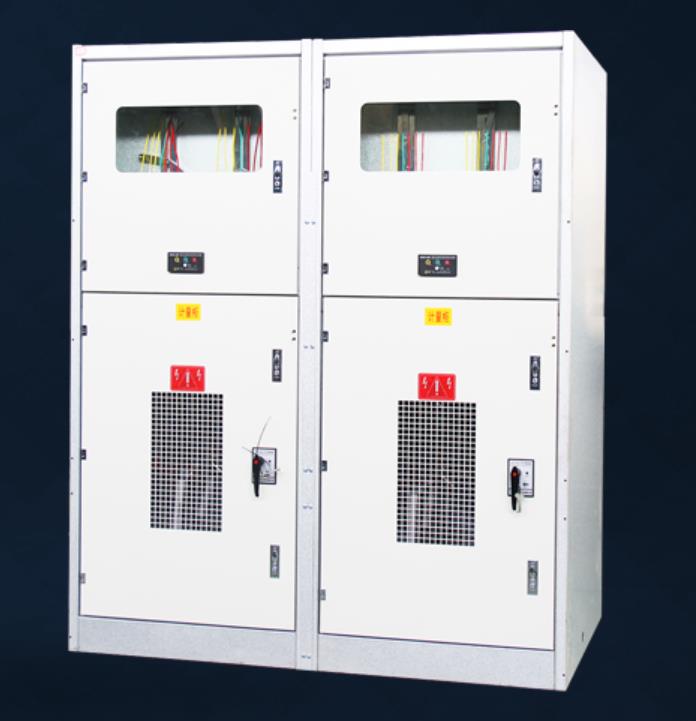

SF6气体绝缘层的充气柜产生泄漏的关键缘故包含：生产工艺流程欠佳，机壳上面有沙孔，橡胶密封件品质较差；当场安裝品质不高，突面解决不及时；机器设备运作中产生震动，如电源开关分合、变电器运作中的震动，橡胶密封件脆化等缘故。

怎样检测充气柜SF6气体泄漏呢？

1、肥皂泡法

完成方式

在疑是点擦抹肥皂液，观查是不是造成汽泡，由此分辨是不是存有SF6气体泄漏。

优缺点

检测方式简易，不用珍贵仪器设备，但检测精密度差，检测具备片面性，检测时间长不宜普测。

2、包扎法

完成方式

在疑是点捆扎包装袋，静放要求的時间后选用定量分析检测仪检测捆扎位置的SF6气体浓度值来分辨是不是漏汽。

优缺点

能够完成定量分析检测，但非常容易遭受工作温度、标准气压、捆扎包装袋容积、检测仪器设备等的危害。

3、真空泵法

完成方式

针对并未打气的SF6气体绝缘层的电器设备，将机器设备各一部分真空包装至约133Pa，并静放4h及之上，根据检测真空值降低是否辨别是不是漏汽。

优缺点

适用原厂检测，不可以完成感应起电检测，运用的局限很大。

4、卤化物检测法

完成方式

利用金属材料铂的“卤素灯泡效用”辨别检测点是不是漏汽。

优缺点

能够定量分析测算出泄漏点的泄漏速率、气体浓度值等实际主要参数，测量精度不高。

5、超音波法

完成方式

在溫度、气体压强同样的标准下，求待测气体浓度值便可转换以求混和气体均值波速的难题，选用相位差法测波速，即在发送超音波的另外刚开始单脉冲记数，直至检测到雷达回波数据信号的幅度值超出一定阀值后终止记数，再与记数周期时间乘积便获得超声波散播時间，固定不动的散播间距除于该時间即是波速。

优缺点

测量精度受震动、噪音影响及其超音波在气体物质中衰减系数的危害很大。

6、声波频率法

完成方式

利用响声在SF6气体中的快速传播低于在空气中的快速传播的特性开展检测。

优缺点

检测方式简易，但敏感度很低，受制于自然环境中SF6气体的所占占比。

7、气敏半导体材料法

完成方式

利用气敏半导体材料吸咐气体后电阻值的转变来判断所吸咐气体的类型和浓度值,进而辨别是不是产生泄漏。

优缺点

应用历史时间较为久，技术性相对性较为完善，检测敏感度还行。

8、电解法

完成方式

利用光电催化气体感应器精确测量电流，根据间接性测算SF6气体在被检位置周边自然环境中的浓度值完成。

优缺点

测量精度高，可是感应器非常容易产生饱和状态，并且零点漂移会伴随着测量精度的提升而扩大。

9、热传导检测器法

完成方式

根据不一样气体后，热敏元件的电阻值转变不一样，检测电源电路中电流量也随着转变，依据电流量转变值和气体的热传导指数能够测算出SF6气体浓度值。

优缺点

检测結果受气旋可靠性的危害很大，检测結果不形象化，必须测算剖析，不有利于当场运用。

10、示踪剂法

完成方式

利用SF6气体的吸咐特点，添加可被SF六分子吸咐的化学物质开展标识，等效替代法SF6气体浓度值。

优缺点

检测高精度，必须应用辅助气体，仅限试验室科学研究，在现场无法实际操作。

11、湿敏感应器法

完成方式

利用漏过处会产生溫度与环境湿度转变及其转变与泄漏速率呈成正比的特点来明确漏过及其泄漏速率和比较严重水平。

优缺点

对温度、湿度传感器的敏感度规定高，且无典型性运用实例，仅处在理论基础研究环节。

12、紫外光弱电解质法

完成方式

根据比照检测仪器设备的键入与輸出波型来分辨是不是产生泄漏，輸出波型的落后時间意味着泄漏的SF6量。

优缺点

SF6

泄漏水平能够根据波型形象化反映，测量精度仍待提升。

13、激光器显像法

完成方式

对被检位置发送激光器，反方向透射激光器进到激光器摄像机显像系统软件，SF6气体会消化吸收激光器动能，利用反方向透射激光器差别造成的显像差别来判断是不是存有泄漏。

优缺点

归属于间接性看着检测，检测結果高精度，但激光发生器成本增加且容积巨大，不有利于当场检测。

14、红外成像法

完成方式

利用SF6气体比气体对特殊股票波段红外感应有更强的吸收力这一特点，选用后向散光眼显像技术性开展显像。当被检测地区存有SF6气体时，因为SF6气体对10.3~10.7μm股票波段的红外线线具备明显的消化吸收功效，因此这时反射面到检测机器设备的红外感应动能因消化吸收功效而大幅度地变弱，SF6气体在检测仪的显示器
