高压开关柜常识-上海上继科技有限公司

发表时间:2022-08-22 09:16 浏览次数:277 〖返回〗

   可能大家还都不太清楚高压开关柜是什么样的产品,具体的功能是什么,下面我就用一张图来给大家讲解下高压开关柜在电力传输中起到什么作用,我们可以清楚的从下方的图片上看到,从一开始的发电之后经过中间变电,将电压大幅度进行提升,从而能够达到长时间的远距离输送电,当电输送完毕之后,我们可以看到再一次进入变电站,将电压降低到原来的额度,在配送给高压开关柜,高压开关柜在进行电能的分配,从而达到社会上各个领域行业的用电,所以我们明白高压开关柜就是执行电能分配和对线路进行保护的一款产品。

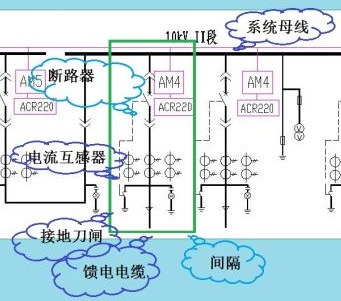

   接下来我用一张图带大家了解一下高压开关柜的系统结线图,首先我们先来看图中的绿框,它就是高压开关柜内部一个个独立的主回路单元。接下来我们来看图中断路器所标识的区域,大家也都知道断路器的功能是根据系统执行线路的分合操作,对线路进行保护,线路的保护分为过载和短路两大类别。在断路器下方一点的也就是电流互感器了,它的功能就是显示主回路中的电流,方便人进行查看,当然主回路中的电路过大也是通过它转换为标准电流的。在电流互感器的下方,我们还可以看到接地刀闸,接地刀闸跟高压开关柜中的断路器是互锁形式的,也就是说接地刀闸打开,断路器就要关闭,反之接地刀闸关系,断路器就能打开。这也是为了能够让断路器断开之后,高压开关柜能够直接进行接地而设计的。图中最下方的也就是馈电电缆了,馈电电缆通俗点我们一般称之为出线电缆了,那它的功能你也应该明白了,就是将高压开关柜中的电能输送给电动机。最上方的系统母线也就是起到配电动能,将电能分配给各个馈电电缆,从而让馈电电缆能够输送电能。


   认识了高压开关柜的产品结构,接下来我们来了解下高压开光柜在电力行业现在处于一个什么样的地位。其实我们生活中有很多高压开关柜,像一些小区,医院,公司其实都有在使用高压开关柜,只是我们平时没有特别注意这一方面,它其实早已经被广泛应用于社会的各个行业,各个领域了,其实高压开关柜里面最重要的元件其实就是断路器了,断路器是所有组成高压开关柜元件的核心,断路器在低压电器中其实是属于开关电器的一种,因为开关电器在我们生活中一般都会进行长时间稳定的运行,这将会导致电流不间断工作,从而会引发内部过热,所以我们在进行高压开关柜的时候其实是要设计散热功能的。
