SF6充气柜与非SF6充气柜的分析-上海上继科技有限公司

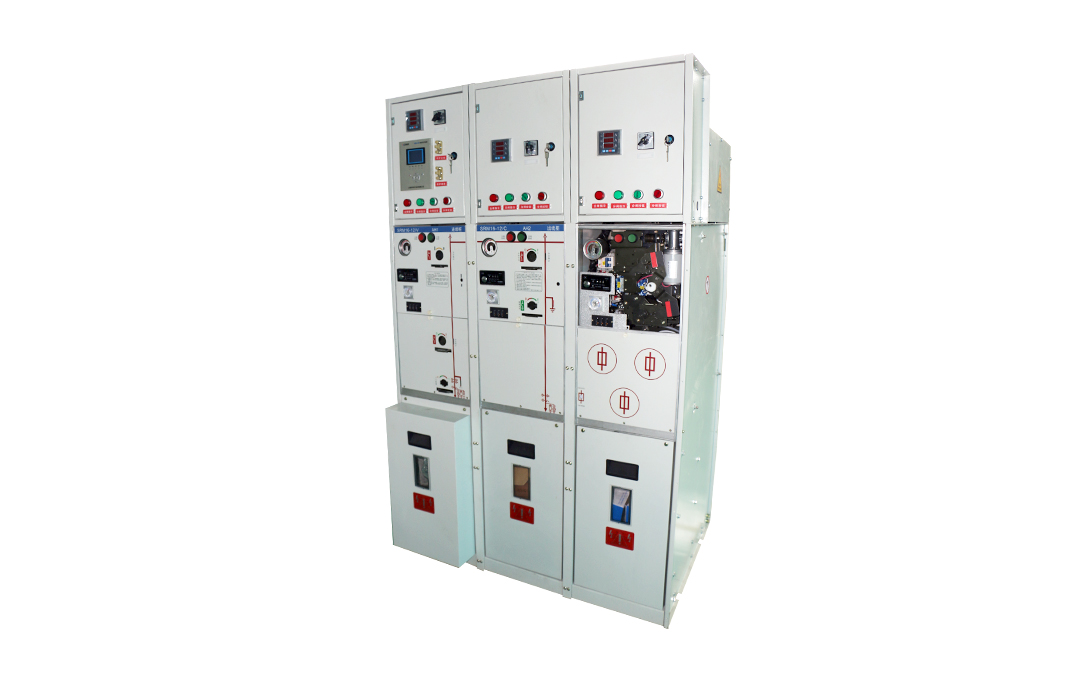

        SF6充气柜它可以是SF6绝缘环网柜也可以是SF6绝缘开关柜只要是充入气体的都可以统称为充气柜。首先他们要全绝缘性全密封，保证安全性稳定性，其次是充入SF6(六氟化硫)气体。这种充气柜是以SF6气体作为绝缘介质，将各种开关、断路器、母线、传感器等等部件封闭于含有较低压力的SF6气箱中的一种金属封闭开关设备，充气柜通常有四个单元，分为CFVD，也有其他特殊不常用的单元。CFVD每个单元都充入SF6气体作为带电体对地及相间绝缘介质，采用SF6气体绝缘通过证明绝缘的性能是优秀的可行的，使得充气柜的结构变得紧凑，架构缩小，联锁可靠等得到了充分的优化。绝缘性能稳定优秀的同时带电的体部都是密封在箱体内，并且全面密封严密，起到一个很好保护箱体的作用，让它收到外部环境的影响会大大减少。所以在条件很恶劣的环境下也是很适用的。

        SF6是高压电气工业常常使用的一种绝缘介质和灭弧。但由于SF6(六氟化硫)气体被世界组织定为受限制的温室气体，因而在高压电气工业，为了保护地球生态环境以及生活环境应适当减少SF6气体的用量和排放量，或采用其他气体绝缘介质取代SF6气体。在气体绝缘封闭开关设备中虽多数仍使用具有优异灭弧和绝缘的SF6气体，也有出现非SF6气体的充气柜,下面是(氮气N2S充气柜)以及(压缩空气充气柜)。

        充氮N2S充气柜,也是一种气体绝缘环网柜(以下简称“充气柜”).在充气柜中使用环保的氮气和干燥空气取代SF6气体，这种充气柜是以N2气体作为绝缘介质，但是前提要对环网柜的绝缘结构进行内部优化，对氮气的特性和环网柜的绝缘结构进行的电场强度进行分析，通过改善导体降低气不均匀系数，采用符合绝缘降低氮气介质的电场强度等等。从而达到和SF6气体在充气柜起到的同样作用。同时也证明了采用氮气(N2)充当充气柜的气体也是有可行性的。

        压缩空气充气柜,采用的是加压干燥空气，依靠曲率半径小的导体电极对空气放电来改善而确保高压耐力的空气压缩。重新优化了绝缘性能，从用了多种绝缘材质有包覆、隔板绝缘以及半固体绝缘。确保封闭性安全性，以前检测SF6气体有没有泄漏是通过空气是否存在SF6气体来检测封闭性能，但是使用压缩空气的充气柜就要用氦气He来检测是否泄漏。加压干燥空气中绝缘材质的稳定性，要在加压干燥空气中，氧气浓度比例要比大气压比例要高。要进行多次的实验，实验的最终结果可以证明，弯曲强度以及绝缘强度都没有下降。抗内部部件电弧的性能，压缩空气箱体内的压力上升要比SF6箱体内的压力速度快，所以充气柜内要设置释压装置，装置在充气柜箱体顶部从顶部排放气体，从而使得它能够安全有效的进行工作。
