SF6充气柜的技术与性能-上海上继科技有限公司

      SF6充气柜现在使用率很高领域也很广绝缘系数高。SF6充气柜现在属于是比较常用的种开关设备了，接下来我们来分析下它都需要哪些技术条件。目前电网中存在的10千伏的环网柜大概可以分为两中类型，一类为空气绝缘环网柜可以成为半绝缘环网柜，另一类为全绝缘充气式环网柜也可以说是充气柜了。

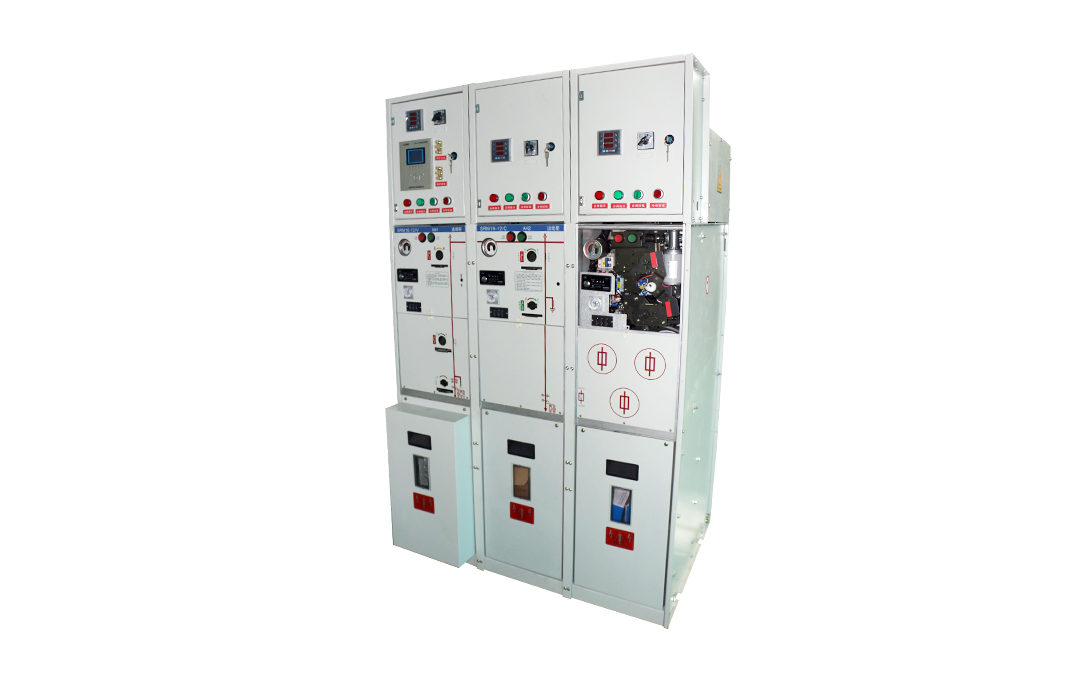

      首先是全绝缘充气式环网柜(以下简称充气柜)，充气柜采用的标准201不锈钢材质作为绝缘气体的封闭壳体，以SF6(六氟化硫)气体作为绝缘介质和灭弧。这种充气柜通常生产出一至六路等开关柜柜型，有技术的厂家还可以将其中的两种甚至更多的柜型相互接连通过连接套管，进行扩展达到用户的需求。充气柜内的连接汇流母排由于处于全绝缘的电气结构，使用于很多场所。其次空气绝缘环网柜汇流排通常为裸铜排或者外加热缩套管，单纯的以空气或者绝缘强度不高的热缩套管作为绝缘介质。这种开关柜由于设计单元柜也是可以扩展结合组装组合做到方便快捷。

      SF6充气柜的技术特点为：全密封与全绝缘安全系数高的箱体结构；母线和开关及带电部件完全封闭在标准201不锈钢材质壳体当中。即使短时间浸泡在水中的环境条件下也能够保证开关的正常运作以及安全。采用模块化、小型化的设计，结构简单紧凑操作灵活联结可靠等特点，对各种不同的场所都能去做相应的单元组合提供给用户满意的技术方案。性能指标:SF6气体压力为20□下绝对压力为1.4bar;气体每年的泄漏率为0.2%。防护等级是IP67(防护灰尘吸入,防护短暂浸泡)；气室不锈钢厚度为3毫米；充气柜内母线400mm2Cu，接地母线150mm2Cu；正常运行的环境条件**温度40℃，**零下50℃，平均相对温度≤95%，海拔高度≤2000米。满足的标准:(GB/T推荐性国家标准、GB国家标准、IEC国际电工委员会标准),有GB/T11022；GB(3906、1985、16926、38041、1984、3309)；IEC(60056、60129、60256、60298、60420、60694)。技术参数:模块分为CFVCB这四个，C为负荷开关，F为组合电器，V为真空开关以及隔离/接地开关，CB为真空断路器以及隔离/接地开关。额定电压都为12KV，额定频率都为50HZ。工频耐受电压(相间/断口)都为42/48KV。雷电中击耐受电压都为75/85KV。额定电流：C负荷开关630A，V真空开关630A，CB真空断路器1250/630A。额定闭环开断电流：C负荷开关630A。额定电缆充电开断电流：C负荷开关10A。额定短路关合电流(峰值)：C负荷开关50A，F组合电器80A。机械寿命：C符合开关5000次，F组合电器3000次，V真空开关5000次以及隔离/接地开关2000次，CB真空断路器5000次以及隔离/接地开关5000次。可以看出SF6充气柜的性能以及技术还是很优秀的,它能受用的场所有很多比如城市里的配电、地铁站、铁路、变电站、商场等等可以说有人的地方需要配电的都能用上SF6充气柜。
