安全可靠的环保气体柜-上海上继科技有限公司

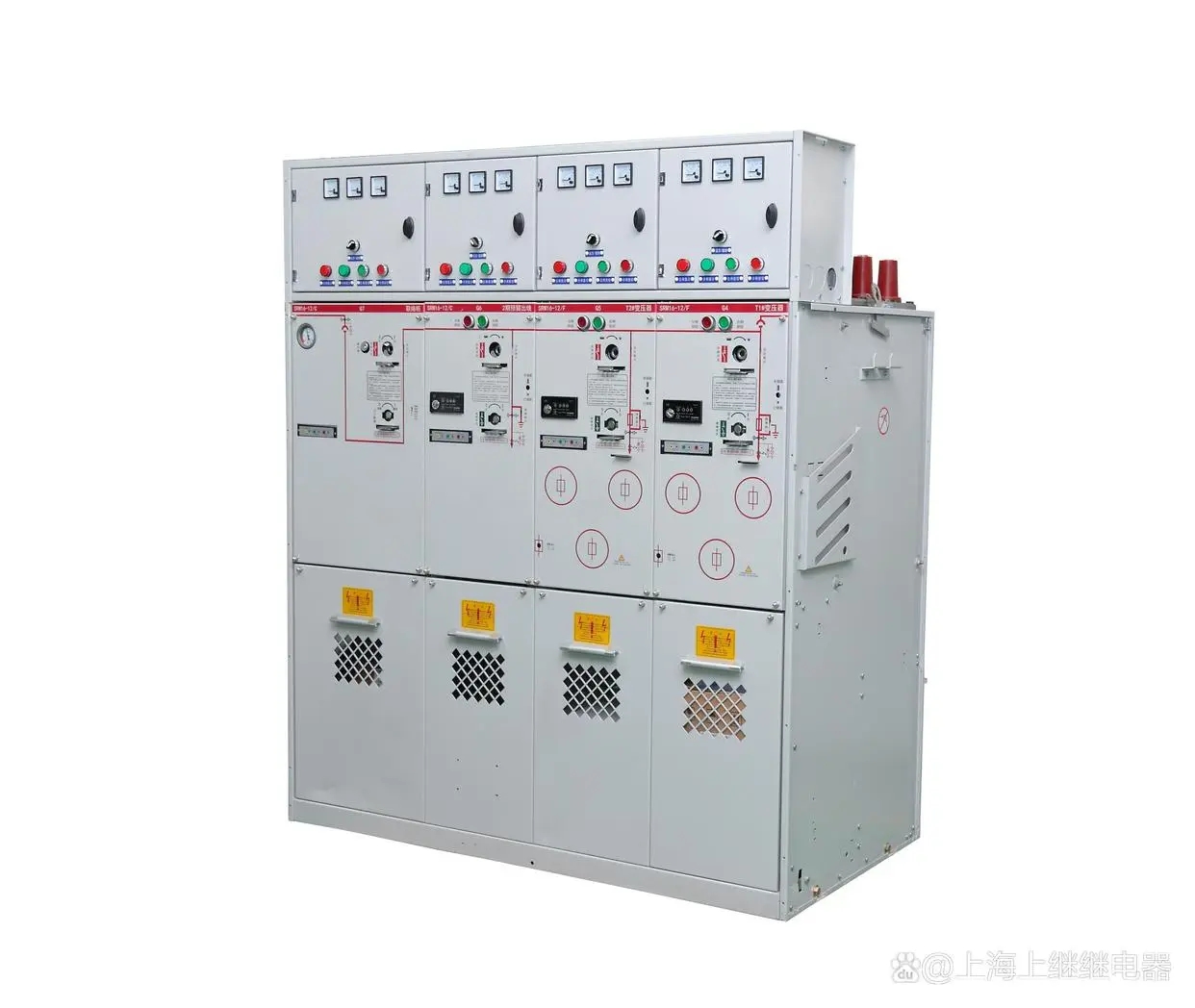

一种运行安全可靠的环保气柜，包括密封外壳和安装在密封外壳内并通过连接母线连接的多个控制单元，每个控制单元的一组断路器和隔离开关控制一条进线或一根出线，密封外壳前壁设有机构操作室和接线室，后壁设有检修口和检修口密封盖板。各控制单元的操作端位于机构操作室内，电压屏蔽母线通过D型母线接头和连接室侧壁上的绝缘子与外部电路相连。

电容均衡屏蔽母线包括铜导体和铜导体外的涂层。内衬层包括多个绝缘层，两个相邻绝缘层之间设置有屏蔽层，以更好地屏蔽固定空间内的电压。 没有外部电位或只有一定量的局部放电。环网柜内的母线通过安装在柜内的绝缘子内部的导电芯与外部电缆相连，绝缘子的导电芯通过母排连接器与柜内的母排连接。 现有的母线接头都是六角头螺栓，头部带有圆柱线接头环网柜。螺栓部分旋入绝缘子导电芯的螺纹孔中，圆柱线接头搭接柜内母线端。拧紧螺丝，最后盖上绝缘盖，完成排线连接。这种连接方式的缺点是圆柱形电缆接头与柜内母线的搭接部分较粗，不美观，不利于绝缘套管的安装。更重要的是，重叠部分的表面不光滑，容易造成**放电。大大增加了环保气柜的可靠性。 爬电放大器采用伞形结构，结合叠加方式，增加爬电距离，在载流导体、电容均压屏蔽母线的多个屏蔽层中，最外层电连接至电容器的地线和电压补偿屏蔽层。母线的每层绝缘层由7-10层聚氯乙烯绝缘胶带组成，每个单元之间用隔板隔开，隔板采用SMC绝缘板，其厚度为10mm在外壳上，环网柜的防护等级大大提高；内部母线采用电容均压屏蔽母线，通过D型母线接头和绝缘子与外电路相连，有效降低了局部放电量，保证了气柜的可靠性； SF6为空气替代，不存在漏气问题，降低了设备的维护成本，减少了环境污染。 目前的环保气柜从根本上克服了绝缘的局限，采用电容屏均压技术，有效控制不同电位之间的放电和绝缘问题。随着生态环境的恶化和环保意识的提高，未来生态气柜将占据主导地位，包括未来的城网改造和设备改造，都会用到环保气柜，所以未来的市场空间非常大。大的。
