DZS-894/600中间继电器参数及接线图-上海上继科技有限公司

一、DZS-894/600中间继电器的概述

DZS-894/600延时中间继电器用于各种继电保护及自动化设备和电力系统二次回路中，作为继电保护回路和控制回路增加控制对象的数量或扩大控制容量的一种带延时的辅助继电器。

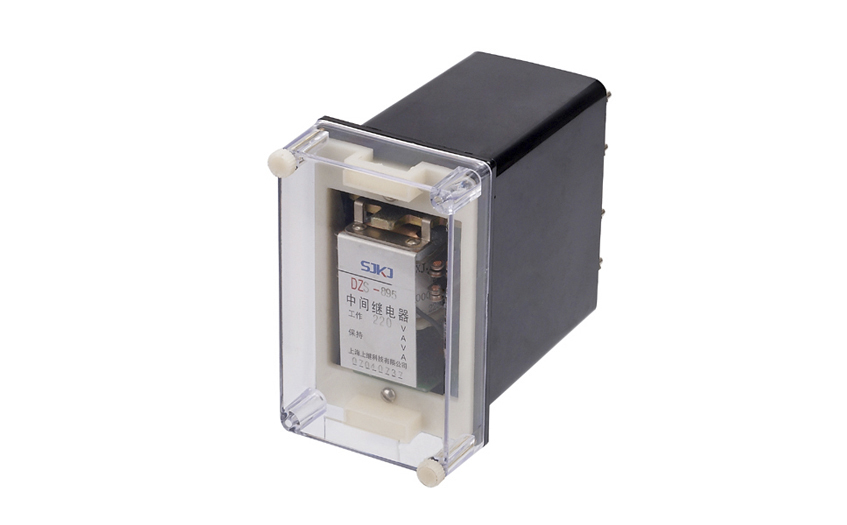

二、DZS-894/600中间继电器的结构

DZS-894/600延时中间继电器为阀型电磁式继电器，导磁体采刚U型机构。结构采用标准A系列壳体即A11K为嵌入式安装，AllP为拼块嵌入式安装，AllH为凸出安装后接线，AllQ为凸出安装前接线。

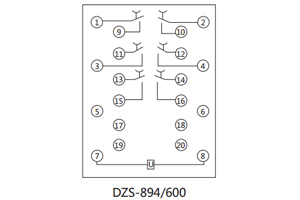

三、DZS-894/600中间继电器的接线图

四、DZS-894/600中间继电器的参数

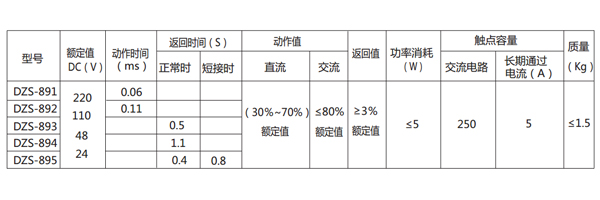

DZS-894/600延时中间继电器主要技术数据见表

五、DZS-894/600中间继电器的介质强度

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。
