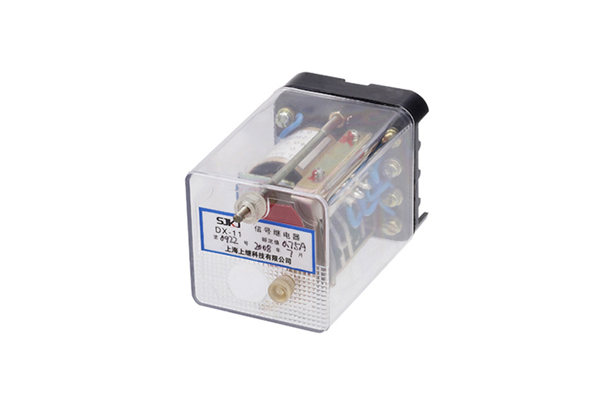

DX-11信号继电器​-上海上继科技有限公司

       DX-11信号继电器用于直流操作的保护和自动化控制装置中，可用作机械保持和手动复归的动作指示器。

       继电器为电磁式工作原理，由电磁系统、动静触点及信号指示器组成。当线圈带电时衔铁被吸合，信号牌落下，同时动合触点闭合并自保持，信号牌需手复归，复归时用手往顺时针方向转动外壳上的旋钮。

       继电器安装在垂直的屏板上，可以前面接线或后面接线。

DX-11是带公共点的2副动合触点。

动作值

电压型：不大于额定电压的70%。

电流型：不大于额定电流的90%。

返回值

继电器的返回值应不小于额定值的2%。

本继电器在使用安装时，其安装位置偏离其安装垂直的任一方向不得大于5°。

产品的验收步骤：

a.检查产品的外观是否损坏；

b.检查继电器的动作值，返回值是否符合技术要求；

c.该继电器通常不需维护，但一年应检查一下掉牌是否灵活，工作电压线圈是否断线。
