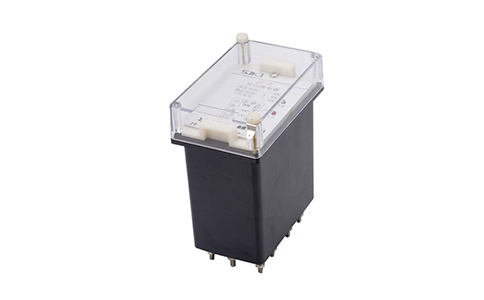

JC-2型冲击继电器-上海上继科技有限公司

        JC-2型冲击继电器用于在直流操作的继电保护及控制回路中作为中央信号的主要元件。

        继电器采用插件式结构，同一机芯可适用于一般嵌入式A11K、拼块嵌入式A11P、凸出式前接线A11Q，凸出式后接线A11H。继电器采用电容充放电原理并用极化继电器作执行元件所构成，冲击电流IC自端子流入，在R1上得到电压增量ICR1，该电压通过极化继电器绕组给电容器C充电，其充电电流使极化继电器动作。

        极化继电器具有双位置特性，当电容器充电完毕，充电电流消失，极化继电器触点保持在动作位置，其返回可以通过按钮或触点将复归电流通入端子，经电阻R2使极化继电器在绕组流过反向电流而迫使返回；也可以用反向冲击自动返回，即当∑IC突然减小IC时在R1上有一减量电压-ICR1，该电压使电容器经极化继电器绕组放电，其放电电流使极化继电器返回。当继电器接于电源负端时端子接通，用正电压加到端子来复归。为了减轻继电器发热，电阻R1为外附电阻，可安装于继电器附近。

额定直流电压：220V、110、48、24V。

冲击动作电流及冲击返回电流IC=0.1A或0.015A，不受稳定电流∑IC的限制。

继电器**长期稳定电流∑Icmax-2A（0.1A规格）或0.6A（0.015A规格）。

继电器的功率消耗在∑IC=max时为4W。

触点容量：在电压不大于220V，电流不大于1A，时间常数为±0.75ms的直流有感负荷电路中，断开容量为20W。

介质强度：耐受2kv、50Hz、历时1min交流试验电压无击穿或闪络现象；耐受5kv冲击电压无绝缘损坏现象。
