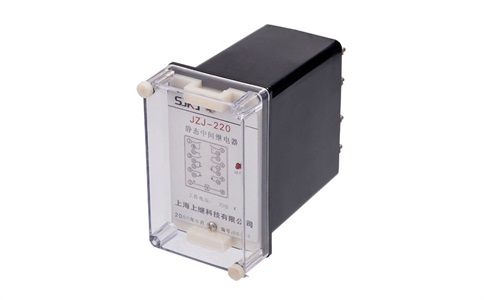

JZY-220静态电压中间继电器-上海上继科技有限公司

JZY -200系列静态电压中间继电器，用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。

主要特点：

a.该产品采用集成电路原理构成，克服了电磁继电器的触点调节困难问题，而且其可靠性高，具有良好的抗振性，并可节约大量的原材料，减少了工作量，在一定程度上降低了劳动强度。

b.产品采用All.JK-1结构壳体，便于现场安装。

产品结构及原理：

结构形式

    产品采用A11、JK- 1两种壳体。A1l 壳体包括A1lK 嵌人式安装，A1IP拼块嵌人式安装，A1lH 凸出安装后接线和A11Q 凸出安装前接线四种结构形式; JK-1有凸出式安装后接线和凸出式安装前接线可供选择。前盖为透明有机玻璃，取下壳盖，可方便地改变整定值; 拔出机芯，可方便地进行维修。

原理

    该产品为电压动作型静态继电器，由电子元件和瞬动继电器组成。它经过整流、滤波、稳压、比较等电路给出口电路提供一个稳定的驱动电压，驱动继电器可靠动作。继电器动作后，信号指示灯亮。

技术参数：

额定参数

    额定电压: (交直流) 220V、110V; (直流) 48V; (交流) 380V。

动作值与返回值

    直流动作电压不大于70%额定值，交流动作电压不大于80%额定值(对于额定电压为48V的产品其动作值不大于85%)，返回电压不小于5%额定值。

功率消耗

    在交流额定电压(除380V) 产品的功耗不大于6VA,在直流额定电压产品消耗的**功柜个大于6W。额定电压为交流380V时**消耗功耗不大于7.5VA。

热性能要求：

且对相邻元器件不致产生，对长期通电工作的发热元件，如电阻等，其表面温度不应超过150C，有害的热影响。当周围环境温度为常温时: 产品的电压工作回路应能长期承受1.2 倍额定工作电压。

触点性能

    a.在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W ;

    b.在电压不超过250V,电流不大于3A的交流回路(cosΦ=0.4±0.1) 中，产品输出触点的断开容量为250VA ;

    C.输出触点在上述的负荷条件下，其电寿命为5*10³次。主触点长期允许通过的电流为5A。机械寿命产品的输出触点不接负荷，应能可靠地动作及返回1*10⁴次。

绝缘电阻不小于300MΩ。

介质强度: 2kV (有效值)、50Hz,历时1min。

冲击电压为5kV。

订货须知：

订货时请指明产品的名称型号、安装方式、额定电压类型及大小。
