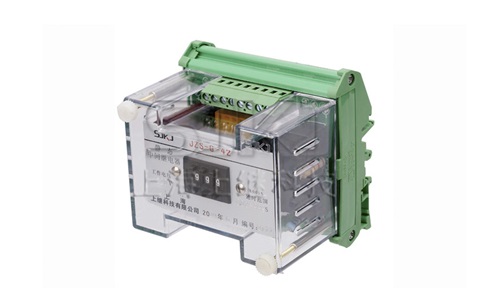

JZS-200系列静态延时中间继电器，用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。

1 .主要特点
      该产品采用集成电路原理构成，克服了电磁继电器的触点调节困难问题，而且其可靠性高，具有良好的抗振性，并可节约大量的原材料，减少了工作量，在一定程度上降低了劳动强度。产品采用All、JK-1(JZS-233/2 用JK-4) 结构壳体，便于现场安装。

2 .产品结构、分类及产品原理
      2.1产品采用A11、JK- 1两种壳体(JZS-233/ 2用JK-4)。A11壳体包括A11K嵌人式安装，AllP拼块嵌人式安装，A11H凸出安装后接线和A11Q 凸出安装前接线四种结构形式; JK-1有凸出式安装后接线和凸出式安装前接线可供选择。前盖为透明有机玻璃，取下壳盖，可方便地改变整定值; 拔出机芯，可方便地进行维修。
      2.2产品分类: JZS-210系列静态动作延时中间继电器、JZS-220系列静态返回延时中间继电器、JZS-233系列静态返回延时中间继电器(1s~5s 可调)。
      2.3 产品原理
      2.3.1  JZS-210系列静态动作延时中间继电器
     该产品为电压动作型静态继电器，由电子元件和瞬动继电器组成。它经过整流、滤波、稳压、比较、延时等电路给出口电路提供一个稳定的驱动电压，延时时间到继电器可靠动作。继电器延时动作后，面板上红色信号指示灯亮。
      2.3.2  JZS-220和JZS-233系列静态返回延时中间继电器
      该产品由电子元件和瞬动继电器组成，它经过整流、滤波、稳压、比较、延时等电路给出口电路提供一个稳定的驱动电压使继电器动作，面板上的红色信号指示灯亮。断电后，继电器延时返回，当延时结束，面板上的红色信号指示灯熄灭。JZS-220系列静态返回延时中间继电器断电延时不小于1.1s；JZS-233系列静态返回延时中间继电器可通过面板上的电位器在1s~5s调节断电延时时间。

3 .技术参数
      3.1 动作值与返回值
产品在基准条件下，直流动作电压不大于70%额定值(48V 不大于85%额定值)，交流动作电压不大于80% 额定值，返回电压不小于5% 额定值。
      3.2功率消耗
在交流额定电压下产品的功耗不大于6VA，在直流额定电压下产品消耗的**功率不大于6W。
      3.3延时一致性
对于JZS-233可调的返回延时产品在基准条件下，任一整定值的延时一致性误差不超过±10%。
      3.4 热性能要求
      3.4.1对长期通电工作的发热元件，如电阻等，其表面温度不应超过150°C，且对相邻元器件不致产生有害的热影响。
      3.4.2 当周围环境温度为常温时: 产品的电压工作回路应能长期承受1.2 倍额定工作电压。
      3.5 触点性能
      a.在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W ;
      b.在电压不超过250V，电流不超过3A的交流回路(cosΦ=0.4±0.1) 中，触点的断开容量为250VA。
      C.输出触点电路在上述负荷条件下，其电寿命为5*10³次。触点长期允许通过的电济为5A。
      3.6机械寿命
      产品的输出触点不接负荷，应能可靠地动作及返回1*10⁴ 次。
      3.7 绝缘电阻不小于300MΩ。
      3.8介质强度: 2kV (有效值)、50Hz，历时1min。
      3.9冲击电压为5kV。
