JZF-1防机卡中间继电器-上海上继科技有限公司

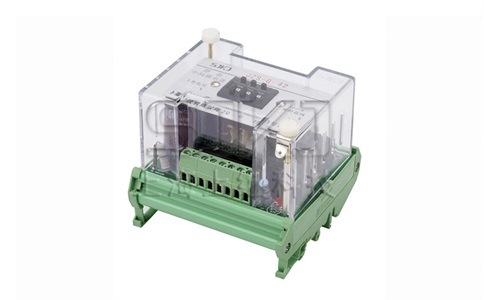

JZF-1防机卡中间继电器适用于继电保护的跳闸回路中，能防止因跳闸机构卡死而烧坏跳闸线圈的现象发生，增强跳闸回路的可靠性。还具有普通跳跃闭锁继电器的功能。

a.主要功能

动作频率有1HZ、3HZ、3.5HZ、4HZ、4.5HZ、5HZ、5.5HZ、6HZ 可供选择；能防止因跳闸机构卡死而烧坏跳闸线圈的现象生；可以代替普通的跳跃闭锁继电器(如DZB-214等)。

b.特点

该产品的体积小，可靠性高，抗干扰能力强，可以节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有一定的经济效益和社会效益。

1.产品结构及原理

产品结构：

采用插拔式A11结构，结构代号为A11K、A11P、A11H、A11Q。前盖材料为透明的有机玻璃; 拔出机芯可方便地进行维护。

原理：

a.原理简介

防机卡: 当跳闸脉冲到来时，继电器有大于60ms 的时间开通跳闸回路，当60ms 过后，如果开关机构因各种原因被卡死而不能正常跳闸时，本产品就产生1Hz~6Hz的振荡频率使出口动作，使跳闸线圈以同样的频率反复冲击跳闸机构，直至跳闸成功。如果在60ms内，开关机构已经正常跳闸，则本产品的电压回路被断开，产品不出口。

跳跃闭锁: 当跳闸脉冲到来时，电流线圈启动，其常开触点闭合接通电压保持线圈，其常闭触点断开合闸控制回路，从而起到防跳的功能。

2.技术参数

（1）额定参数及规格：

额定电压(直流): 110V、220V。额定电流(直流): 0.5A、1A、2A。

（2）动作值与返回值：

防机卡回路动作电压为30%~ 70%额定电压，返回电压不小于5%额定值。防跳回路的启动电流不大于80% 额定值,返回电流不小于5% 额定值。防跳回路的保持电压不大于70% 额定值。

动作频率：1Hz、3Hz、3.5Hz、4Hz、4.5Hz、5Hz、5.5Hz、6Hz。把印制板上红色小拔码开关的“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”分别拔到“ON”一侧，对应的频率为1Hz、3Hz、3.5Hz、4Hz、4.5Hz、5Hz、5.5Hz、6Hz。正常使用时，只允许有一位在“ON”一侧。出厂默认值为3Hz。

（3）启动时间：产品的防机卡回路的启动时间应不小于60ms，产品的防跳回路的启动时间应不大于20ms。

（4）功率消耗：产品的功率消耗不大于10W (额定电压下)。

触点性能

（5）触点容量：

a.主触点容量; 在电不超过250V 电流不超过2A.时间常数为(40±6)ms的直流有感负荷电路中，产品的输出触点的断开容量为500W。

b.辅助触点容量: 在电压不超1250V,电流不超上2A,时间常数为(5±0.75)ms的直流有感负荷电路中，产品的输出触点的断开容量为50W。

（6）触点寿命

a.主触点寿命: 在3.3.1a) 规定的条件下，产品应可靠动作与返回1000次。

b.辅助触点寿命: 在3.3.1b) 规定的条件下，产品应可靠动作与返回10⁴次。

（7）机械寿命

产品的输出触点不接负荷，应能可靠动作和返回10⁵。绝缘电阻不小于300MΩ。介质强度; 2kV (有效值）、50HZ、历时Imin。

（8）使用与维护

产品使用前应检：

a.有无机械磕碰划伤现象，接线端子及锁壳螺钉有无松动;

b.装箱单检查备品备件是否齐全、准确;

C.查额定数据是否与使用条件相适应。

如正常，按以下规定进行调试检查动作电压的测试

在接线之前，先调节滑动电阻器R2,使a、b之间的电阻为25Ω±2Ω。试验按图3接线，802毫秒表的“CH2”置于“负跃变”，量程选择“15V”，合上SA，调节滑动电阻器R1,使电压等于额定值的70%，断开SA，802毫秒表清零，重新合上SA,802毫秒表开始计时，经过一段延时后，802毫秒表应能够可靠停止计时。

（9）启动时间的测试

在接线之前，先调节滑动电阻器R2，使a、b之间的电阻为25Ω±2Ω。试验按图3接线，802毫秒表的“CH2”置于“负跃变”，量程选择“15V",合上SA，调节滑动电阻器R1,使电压等于额定值。断开SA,802毫秒表清零，重新合上SA，802 毫秒表测试的时间即为产品防机卡回路的启动时间，此值要求不小于60ms。

（10）动作频率的测试

试验按图4接线，调节稳压电源的输出为12V,合上SA。观察示波器的波形,波形应为方波，占空比50%，误差±10%，频率与具体的整定值相对应，误差±10%。虚线框内的部分为产品的印制板，其代号为8XJ 035 201。

产品防跳回路的试验接线图如图5 所示:启动电流的测试

试验按图5接线，合上SA1,调节滑动电阻R1,使电流为额定值的80%，断开SA1,重新合上SA1,通灯应该变亮。

动作时间的测试：

试验按图5接线，合上SAI,调节滑动电阻R1,使电流等于额定值，断开SA1,802毫秒表清零，重新合上SA1。802毫秒表测试的时间即为动作时间，此值要求不大于20ms。

保持电压的测试：

试验按图5接线，调节R2,使电压表的读数等于额定电压的70%。合上SA1,调节滑动变阻器R1,使电流表的读数等于额定值，先断开SA1,然后重新合上，产品动作，通灯变亮，再合上SA2,断开SA1。继电器应能可靠保持(即通灯不应熄灭)。

（11）订货须知

订货时请指明产品的名称型号、安装方式、额定电压及额定电流。
