DH-3型一次重合闸装置用于输电线路上实现三相一次重合闸的接线中，作为其中的主要组成部分。

结构

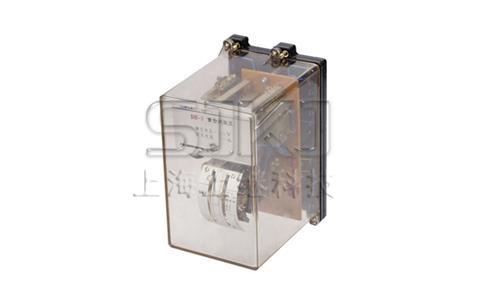

本装置采用JK-3型壳体，具有透明有机玻璃壳罩，从外面可以清楚的观察装置的动作情况。装置由一台DS-32C/2作为时间元件，一台DZK-228作为中间元件及一些电阻和电容元件组成。

主要技术数据

直流额定电压: 110V、220V。中间元件电流绕组ZJ (I) 的额定保持电流为直流0.25A;0.5A; 1A;2.5A。

在额定电压下,电容器充电到使中间元件动作所必需的时间(装置准备下一次动作的时间)在15~25s 范围内(时间元件的延时终止触点整定在0.5S 时)。在70%额定电压下,装置应保证可靠动作,此时电容器充电到使中间元件动作所必需的时间允许增长到2min。

当中间元件吸合后，在电流绕组流过额定电流时，断开电压绕组电压，衔铁应保持在吸合位置。中间元件的电流绕组ZJ( I)允许流过3 倍额定电流历时1min。中间元件触点ZJ1和ZJ2 串联后，在额定电压下应能接通不小于8A 的电流，历时5S。

在额定电压下，中间元件电流绕组ZJ( I)的功耗应不大于1W。时间元件的延时调整范围为0.5~5s。时间元件的线圈串联电阻后，长期耐受110%额定电压。装置的所有电路对于外壳的绝缘应耐受2kV,50Hz 交流电压历时1min试验。

装置的元件及其作用

时间元件SJ

DS-32C/2型时间继电器，它延时调整范围为0.5~5s,它被用来调整从装置启动到发出接通断路器合闸线圈电路脉冲为止的延时。时间元件有延时滑动触点和延时终止触点以及两付瞬动转换触点。

中间元件ZJ

DZK-228 型中间继电器，它是装置的出口元件,用于发出接通断路器合闸线圈电路的脉冲。继电器电压绕组ZJ(V)用于中间元件的启动，电流绕组ZJ(I)用于中间元件启动使衔铁继续保持在合闸位置。

电容器C:用于保证装置只动作一次。充电电阻4R: 用于限制电容器的充电速度。附加电阻5R :用于保证时间元件SJ的线圈热稳定性。

放电电阻6R:在保护动作,但重合闸不应当动作(禁止重合闸)时,电容器经过它放电。

信号灯XD:在装置接线中，监视装置中充放电电阻和电容器以及中间元件电压线圈是否正常。附加电阻17R: 用于限制流过信号灯XD 的电流。

装置简单动作原理

当输电线路在正常情况下，重合闸装置中的电容器C 经电阻4R 已经充满电,整个装置准备着动作。在断路器由于保护动作或其它原因而跳闸时,断路器的辅助触点启动重合闸装置的时间元件SJ,经过延时终止触点SJ2 闭合,电容器C 通过SJ2 对ZJ(V)放电,ZJ(V)启动后接通ZJ(I)回路并自保持到断路器完成合闸。如果线路上发生的是暂时性故障,则合闸成功后,电容器自行充电,装置重新处于准备动作状态。如线路上存在永久性故障,此时重合闸不成功,断路器第二次跳闸,但这一段时间远远小于电容器充电到使ZJ(V)启动所必需的时间(15-25s)因而保证只动作一次。

使用与维护

在装置使用前,应检查壳罩和里面的元器件有无在运输过程中发生的损坏。

时间元件的机械检查

用手按下唧子，钟表机构的动触点应开始不停的动作，直到延时终止触点闭合为止,此时瞬动动断触点应当断开。当放开唧子时，动触点应迅速的返回到原来位置,而瞬动动断触点可靠闭合。

时间元件的动作电压不大于75%的额定电压，返回电压不小于5%的额定电压。在额定电压下测试动作时间应符合技术要求。

中间元件的检查

按下衔铁后，检查动合触点应闭合，动断触点应断开。当衔铁被释放后，动合触点应断开，动断触点应闭合，触点在工作时应保证足够的触点间隙和超行程装置准备动作的时间应在15-25s。范围内，主要靠调整串在ZJ(V)的电位器来达到。

装置在投运前建议应复查，充电时间15-25s,时间元件和中间元件工作的可靠性。

订货须知

a.装置的型号、名称;

b.额定电压和额定电流;

c.订货数量和交货地址。
