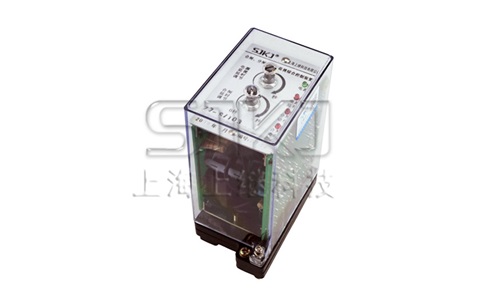

JTH-1系列分闸、合闸、电源监视综合控制装置-上海上继科技有限公司

1.概述
      1.1用途
      JTH-1系列分闸、合闸、电源监视综合控制装置用于直流或交流操作的各种自动控制线路中，可以直接控制分闸、合闸回路，监视控制电源，并方便调节合闸延时，电源监视断电延时。
       1.2适用范围
       a.环境温度:-10C~+50°C,24h内平均温度不超过35°C ;
       b.大气压力: 80~ 110Kpa(海拔高度相当于2km及以下);

       c.相对湿度:最湿月的月平均**相对湿度为90%，同时该月的月平均**温度为25C，且表面无凝露。**温度为40°C时，平均**相对湿度不超过50%;
       d.使用地点不得有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满蒸汽及有较严重的霉菌。
       e.使用地点应具有防御雨、雪、风、沙的设施。

2.主要技术数据
      2.1产品的额定值:直流24V、48V、110V、220V; 交流380V、220V、127V、110V、100V。
      2.2 产品动作电压:直流不大于70%额定值，交流不大于80%额定值。产品返回电压不小于5%额定值。

      2.3 产品动作延时: 不大于20ms;产品返回延时: 分闸回路不大于20ms,其它回路20ms-2s可调，
      2.4 出口中间触点容量: 接通DC220V 5A,断开DC220V t=5ms 50W。
      2.5 功耗:**功耗不大于6w，一个回路工作时，额定电压下功率不大于3W。
      2.6 绝缘电阻: 绝缘电阻不小于300MΩ。
      2.7 介质强度:能承受频率为50HZ 的交流检验电压2kV(有效值)，历时1min 的检验，无闪络或击穿现象; 能承受标准雷电波的短时冲击电压检验，检验电压为5kV,允许有不导致绝缘损坏的闪络。
      2.8 电气寿命:DC220V,切断电流t=5ms,50w,10⁴次以上。
      2.9 机械寿命:触点无负荷2*10⁷次。
      2.10 产品可实现嵌人式安装(后接线)、凸出式安装(前接线或后接线) 及拼装(后接线),外形尺寸、安装开孔尺寸见JK 系列插件壳体，结构代号为A11K、A11P、A11H、A11Q及JK-1。
      3.产品说明
      本产品是替代合闸继电器，分闸继电器，电源监视继电器的综合控制装置。产品的体积小，功耗低、可靠性高、抗干扰能力强，具有良好的抗震性，非常适合安装于小型抽屉柜和其他需要使用继电器的场所。
