最近很多用户提到RXMS1快速跳闸继电器的使用和参数要求，今天由我来给大家简单的介绍一下这款，做工优良，外观小巧，使用方便的快速中间继电器。

上海上继科技有限公司_专业生产电力保护继电器及电力仪表等其他各类电力保护产品，详情可关注上海上继官网，如有需要可于我司联系，销售热线：021-57231956 QQ：977797827

RXMS1快速跳闸继电器用途

RXMS1快速跳闸继电器用于电力系统二次回路中作为出口跳闸用 。

RXMS1快速跳闸继电器特点

2.1动作快速,动作时间有3.5-4ms及5-5.5ms和7.5-8ms。

2.2 通过继电器罩壳上的小孔拔动行铁可以试验触点动作情况。

2.3继电器可以电压起动电流自保(最多有三个电流保持绕组)。

RXMS1快速跳闸继电器动作原理

RXMS1快速跳闸继电器为电磁式继电器,由电磁系统,接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上,活动非常灵活,反作用力靠触点簧片的反力来实现,这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理,使继电器的接触可靠性提高并降低了接触电阻,提高了触点的通断能力。继电器外壳采用引进的Combiflex凸出式模数插入结构。

RXMS1快速跳闸继电器技术参数

4.1动作电压:<70%额定电压 ,保持电流<80%额定电流。

4.2返回电压: >5%额定电压。

4.3动作时间

4.3.1功耗6.8W时动合触点<4ms,动断触点<3.5ms;动合触点<8ms,动断触点<7.5ms。

4.3.2功耗3.5W时动合触点< 5.5ms,动断触点< 5ms。

4.3.3保持型继电器动合触点< 8ms。

4.4触点长期允许通过4A电流。

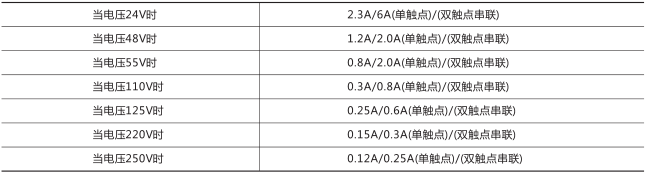

4.5触点**断开容量: AC; 250V时为3A(功率因数=0.4) , 250VA。

                     DC 250V时为1A(L/R=40ms时) , 30W。

4.6绝缘耐压: 50Hz, lmin, 2㎸。

4.7冲击电压: 5kV。

4. 8能承受5-15Hz中等震级的地震波冲击。4.9保持电流:0.5.1,2,4A。

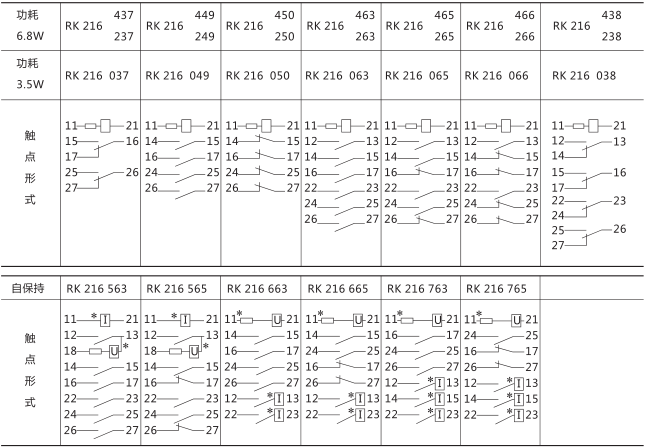

4.10触点形式及代号。

4.11额定电压、额定电流及线国电阻

4.11.1 RK2162口口、 RK2164口口

4.11.2 RK216 0口口

4.11.3 RK216 56口口

4.11.4 RK21666口、 RK216 76口

RXMS1快速跳闸继电器外形及安装尺寸
