如何连接电磁继电器的线圈与触点-上海上继科技有限公司
发表时间:2018-10-09 13:41 浏览次数:516 〖返回〗

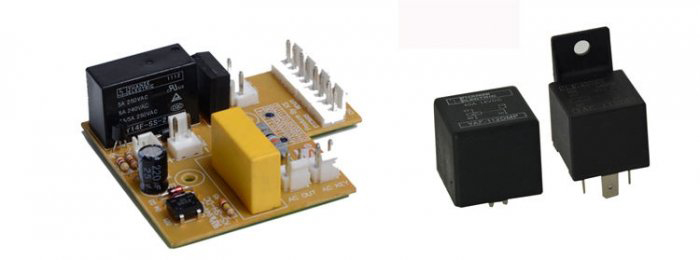

电磁继电器详细标准中一般对线圈的电压都给出工作电压,吸合电压,释放电压。电磁继电器在工作时线圈应施加额定工作电压,而不应是动作电压。由于线圈具有储能作用,当电磁继电器线圈断电时,其储存的感应电动势可能会产生高达数千伏的浪涌电压,这个浪涌电压作用到继电器供电系统中去,会对其他器件产生不良影响,所以必须在继电器的线圈两头加瞬态抑制电路,将其电压峰值限制在一定的范围内,一般推荐瞬态抑制电路为在线圈两端并联阻容电路或电阻器或一个晶体二极管。
理论上电磁继电器触点可以并联,也可以串联。触点并联可以提高电路接通的可靠性,对电路断开的可靠性则相反;触点串联可以提高电路断开的可靠性,对电路接通的可靠性则相反。这是由于电磁继电器各组触点间不可能完全同时动作,故一般不采用两组或多组触点并联起来切换一个大于单个触点额定负载电流的电路;同时也不采用两组或多组触点串联起来去切换一个大于单个触点额定负载电压的电路。
目前多数采用将两个(或以上)同类型,两组触点串、并联使用来提高其可靠性,其并联可靠度为:Rt=1-(1-R)n式中:Rt为并联后的可靠度;R为每个继电器的可靠度。触点串联能够提高其负载电压,提高的倍数为串联触点的组数。但使用时电压不要高于线圈**工作电压,也不要低于额定工作电压的90%,否则会危及线圈寿命和使用可靠性。
