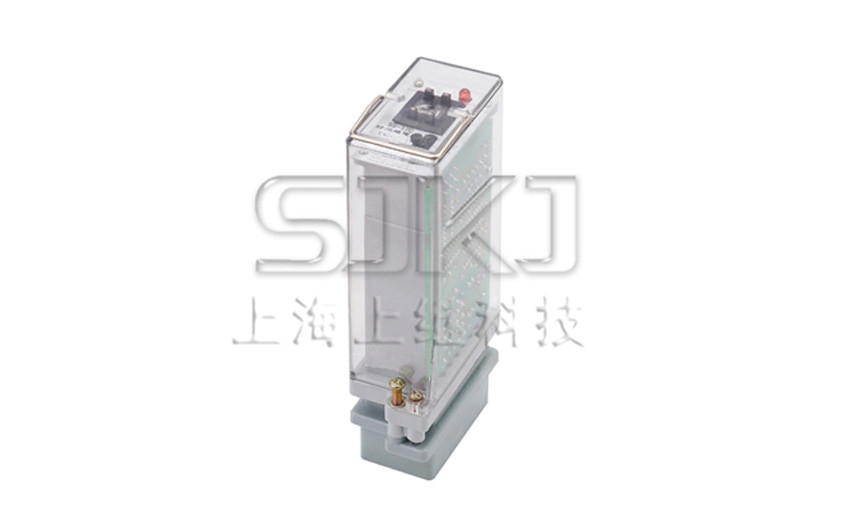

SS-17C_SS-17C型时间继电器

SS-17C时间继电器用途

SS-17C时间继电器用于电力系统继电保护、控制回路或工业控制的直流电路中,作为延日推制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

SS-17C时间继电器特点

电压低商定电压60%时,保证时间回路不工作,消除高残余电压下零秒动作的可能性。

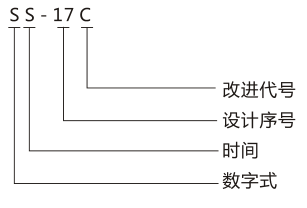

SS-17C时间继电器产品型号含义

SS-17C时间继电器工作原理

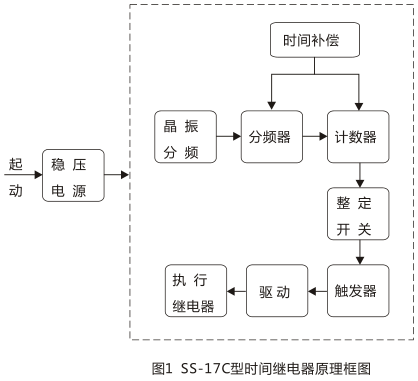

继电器原理框国见图1。

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、 计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压后,内部晶体起振,产生时钟脉冲, 经分频后由计数器计数,当所计脉冲数达到延时整定值时,触发器翻转, 驱动执行继电器动作出口 。

SS-17C时间继电器工作原理使用方法

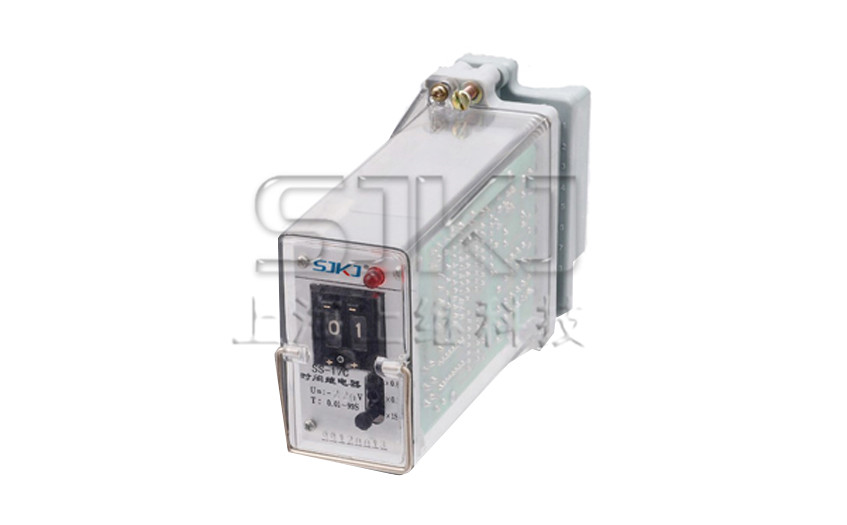

1.调节时间整定由两位8421码拔盘开关和一位DIP四档小开关相互配合整定 , 其整定公式为:t= k*(M N)s(其中k为 DIP四档小开关的整定数字, MN为拨盘开关的整定数字)。例如:k为0.01,MN为35 ,则整定时间为0.01x35=0.35s。

2.由于本产品延时精确,最小延时整定值为20ms,因而希望控制本产品输入激励量的触点无抖动,如使用于输入激励量有抖动的场合, 用户须提出特殊订货要求。

SS-17C时间继电器工作原理主要技术参数

1. 额定值直流电压: 220V,110V,148V。

2.延时整电范围：0.02s-990s;最小级差为: 0.01s。

3.动作电压继电器的动作电压为(60% - 70%)额定值,小于60%额定值可靠不动作。

4.返回电压继电器的返回电压应不小于5%额定值。

5.延时一致性

  在基准条件下:延时整定为0.02s- 0.99s时, 一致性误差不大于3ms;

  延时整定为1s-990s时, 一致性误差不大于(0.1%整定值+2ms)。

6.延时整定误差在基准条件下,平均误差不大于(0.2%整定值±2ms)。

7.返回时间:继电器返回时间不大于15ms。

8.功耗:在额定电压下,继电器功率消耗不大于6W。

9.触点性能

  在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流电路中, 断开容量为30W;在电压不超过250V,电流不超过0.1A, 功率因数为cos(p=0.4±0.1的交流电路中.断开容量为60VA。 继电器的寿命为5x10⁴次。

10.工作条件

  a)使用地点不允许有爆炸危险的介质,周围介质不含有席蚀金属和破坏绝缘的气体及导电介质.不允许充满水蒸与口有较严重的霉菌存在 ;   b)使用地点不允许有较强的振动和冲击;

  c)使用地点应具有防御雨、雪、风、沙的设施;

  d)使用地点不允许超过1.5mT的外磁感应强度。

11.介质强度

  继电器下列部位之间,应能承受频率为50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。(a.各导电电路对非常电金属部分或金属外壳.应能承受有效值为2kV的电压; b.输入端子对触点端子和相邻两组触点端子之间,应能承受有效值为1.5㎸的电压; c.同一组触点的动静触点之间,应能承受有效值为1kV的电压)。

12.抗干扰性能

继电器应能承受频率为1MHz衰減震荡波,第一个半波电压幅值共摸为2kV, 差摸为1kV的试验电压,继电器不应误动或拒动。

SS-17C时间继电器内部接线图及外引接线图(背视）

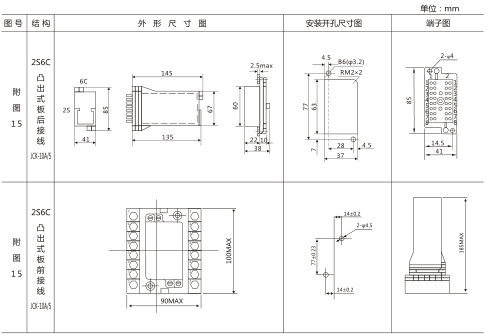

SS17C时间继电器外形及开孔尺寸
