BGZ-1B高周率继电器_BGZ-1B继电器_安装尺寸图

差动、重合闸、绝缘监视及其他继电器系列
  • BGZ-1B型高周率继电器概述


    BGZ-1B继电器在电力系统的二次继电保护线路中,作为反应频率升高的灵敏元件。



    BGZ-1B型高周率继电器结构特点


    BGZ-1B为晶体管式, LC串联谐振原理。壳体结构采刚JK2(凸出式后接线)、 JKF2Q(凸出式前接线)标准组件,订货时须指明。

  • BGZ-1B型高周率继电器主要技术数据

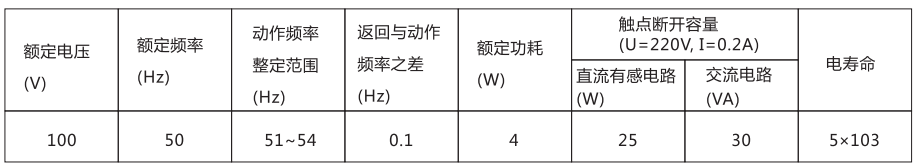

    BGZ-1B高周率继电器主要技术数据见表。

    BGZ-1B高频率继电器主要技术数据


    BGZ-1B高周率继电器主要技术数据内部接线图及接线图

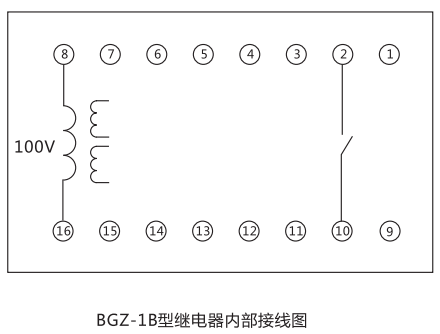

    BGZ-1B高周率继电器内部接线见图。

    BGZ-1B高频率继电器内部接线图

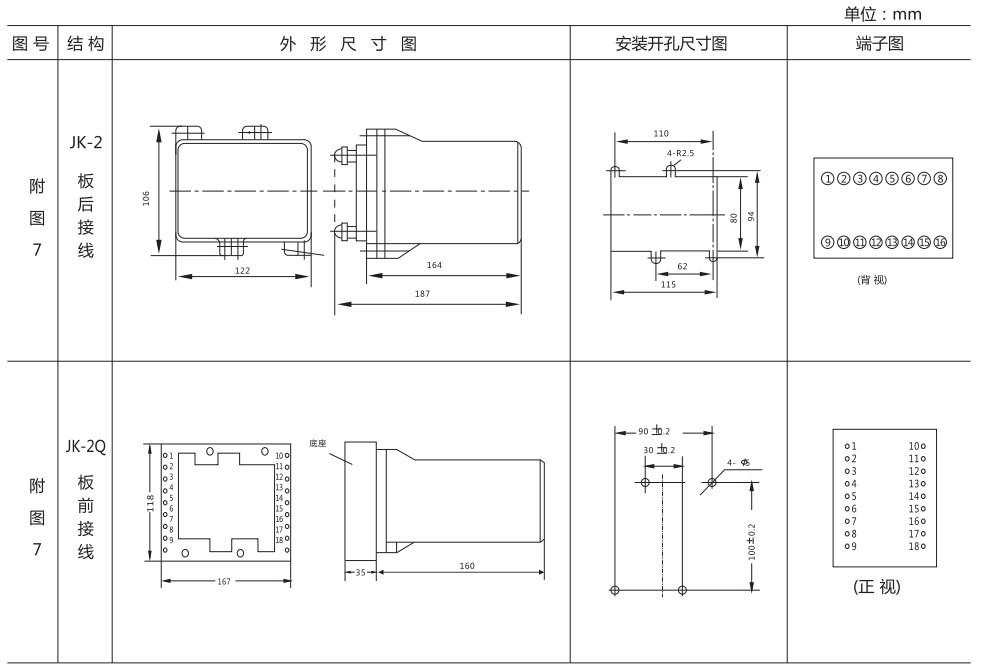

  • BGZ-1B高周率继电器外形及开孔尺寸


    BGZ-1B高频率继电器外形及开孔尺寸
