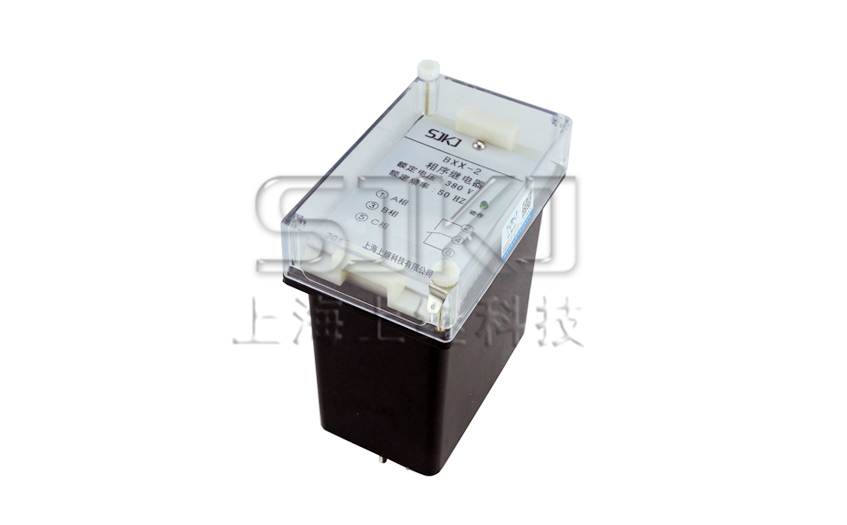

BXX-2相序继电器_BXX-2继电器_接线图

差动、重合闸、绝缘监视及其他继电器系列
  • BXX-2应用范围


    BXX-2相序继电器主要用于相序检测或断相保护中,当相序为正确时,继电器动作获得输出;当相序为不正确时或交流回路任一相断线时,继电器闭锁。

  • BXX-2相序继电器主要技术参数


    ·额定线电压: 380V、50Hz。

    ·触点形式: 一转换。

    ·电压波动范围: 80%~110%。

    ·功率消耗:在额定电压下,三相总功率消耗不大于4VA。

    ·触点容量:在有感负载直流电路中其时间常数为5±0.75ms,当电压不大于220V.电流不大于0.4A,触点容量不大于30W。


  • BXX-2相序继电器内部接线及外引接线图(背视图)


     BXX-2相序继电器内部接线及外引接线图


     BXX-2相序继电器外形及开孔尺寸


     BXX-2相序继电器外形及开孔尺寸
