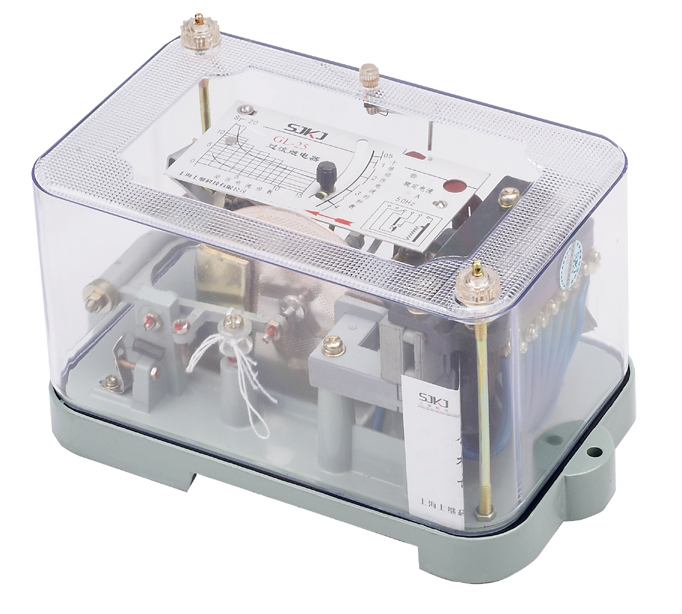

过流流继电器概述

过流继电器,他的动作根据电流的大小决定,电流上升越快动作时间越短,上升慢时间就长。动作电流与动作时间成反比，常用于反时限保护，如变压器零序保护。
      所以对短路这种情况来说用过流型继电器是***的,他可以作到瞬时保护,而电流继电器一定要在时间继电器延时时间到才能动作。

      感应型过电流继电器既具有反时限特性的感应型元件，又有电磁速断元件。触点容量大，不需要时间继电器和中间继电器，即可构成过流保护和速断保护。因此在中小变电站中得到广泛应用，而且特别适用于交流操作的保护装置中。
      反时限是指保护装置的动作时间与短路电流的大小成反比。当流过继电器的电流越大时，其动作时间就越短；反之动作时间就长。这种动作时限方式称为反时限，具有这一特性的继电器称为反时限过流继电器。常用的继电器为感应式过流继电器，它的动作电流和短路电流的关系可分为两部分，一部分为定时限，一部分为反时限。当短路电流超过一定倍数时，电流的增加不再使动作时间缩短，此时表现为定时限特性。

校验内容如下：
      1.圆盘始动电流试验，圆盘开始不间断转动时最小电流称为始动电流，其值应不大于感应元件整定电流的40%；
      2.感应元件动作电流和返回电流试验，要求返回系数在0.8～0.9之间；
      3.速断元件动作电流试验，试验时应向继电器通入冲击电流，返回电流无要求；
      4.感应元件的时间特性曲线试验，时间特性曲线呈反时限特性。

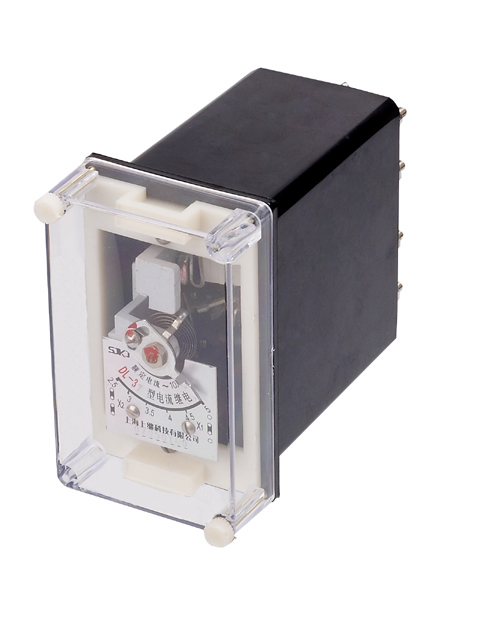

电流继电器概述

      电磁式电流继电器作为启动元件用于发电机、变压器和输电线的过负荷和短路保护装置中；这种继电器为机械式电流继电器，广泛应用于上世纪及本世纪初期，现已用集成电路静态电流继电器予以替代了。
      电磁型电流继电器，叫定时限过电流继电器,他根据电流的大小变化,在大于整定值时发出信号,通过时间继电器延时,到时间就发出跳闸信号.一般与时间继电器配合做定时限保护，如过流和速断保护。

电流继电器的工作条件及安装条件

1.安装地点的海拔不超过2000m;

2.周围空气温度上限不高于+40℃，下限不低于-5℃;

3.安装地点的空气相对湿度在**温度为+40℃时不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;

4.与垂直倾斜角度±5°;

5.污染等级：3级;

6.在无显著摇动、冲击和振动的地方。

电流继电器的结构和动作原理

继电器的动作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成，当继电器的线圈以交流电流时，在铁心的遮蔽部分与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用的结果，在圆盘上产生一转矩，在不大于40%的整定动作电流下，圆盘开始旋转，但由于扇齿与锅杆没有咬合，故继电器接点并不动作。

当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的作用力矩，框架转动，使扇齿与锅杆咬合，扇齿上升，经一定延时之后，使信号接点和主接点接通。

当线圈中的电流大于瞬动电流整定倍数时，则由电磁作用将动铁吸合，使主接点不经延时而立即动作。
