时间继电器和中间继电器如何接线，这取决于你要做什么电路，你要知道叫这个电路做什么才能知道正确的连接方法。所以接线是根据功能用途和产品接线图，来进行的！

接下来，我们为大家介绍时间继电器和中间继电器的接线方法！控制要求不同，两者接线也不同。

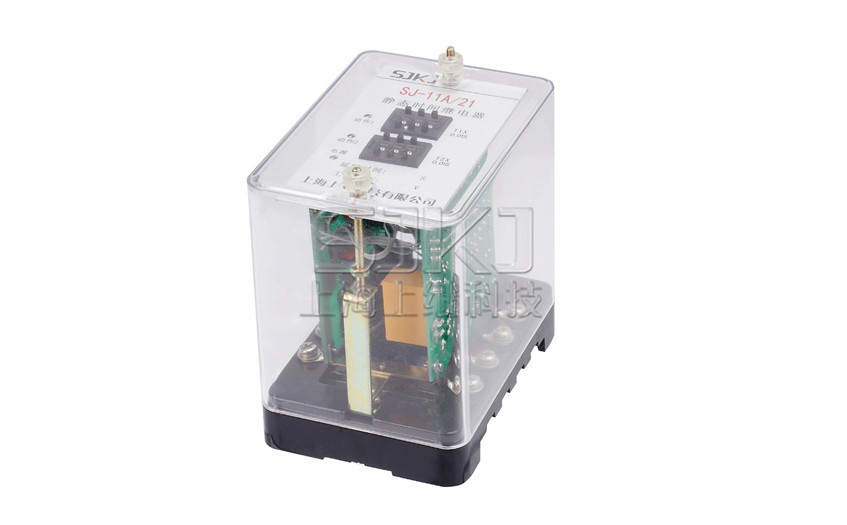

时间继电器接线：

1.控制接线：把它看成直流继电器来考虑；
      2.工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定；
      3.功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样；
      4.负载接线：电源的零线或负极接用电器的零线或负极端；
      5.工作原理：计时无效期间，相当于平常电灯开关断开状态。有效时，继电器动作，用电器得电工作，相当于平常电灯开关接通状态。

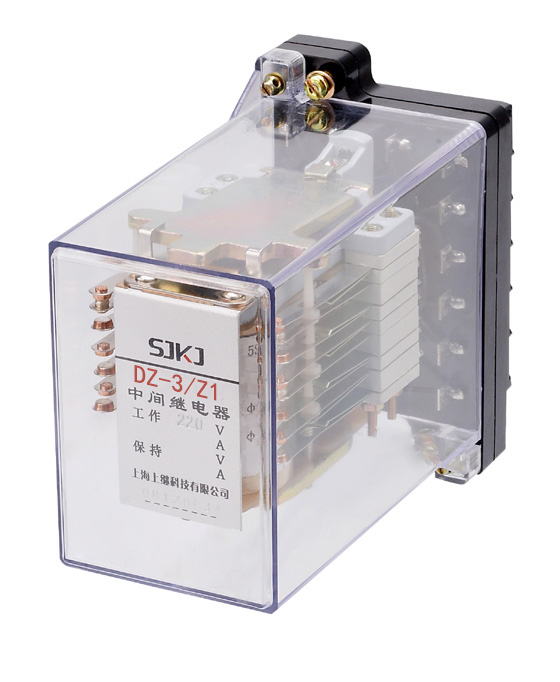

中间继电器接线：

不同的继电器接线方法会有些差异。下面介绍的是8个接线端子的接线方法。

5和6是一对公共端子，1和2是一对常闭触点，3和4是一对常开触点。7、8不通电时，5—6和1—2接通，通电后就会断开1—2,而5—6不断，再和3—4接通。

一般中间继电器是双刀双掷开关，7—8端子接内部的线圈，使用时会并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极），达到预定值时，继电器会工作驱动电路断开，那一瞬间会因为自感电压产生很高的的电流，而这个电流会流过续流二级管，而不会经过起到电路，从而保护了电路中的元件。

（以上内容部分来自网络，仅供参考），感谢观看！
