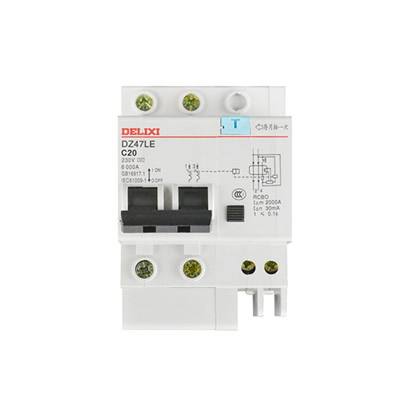

漏电断路器

根据漏电断路器的工作原理可知，漏电断路器对于同时接触两相的两相触电，不能保护。

漏电断路器是当电流过大时就断路了，它和接触器是一起的，它的负载很低几乎都是毫安，它一般用在零地合一的电路中，继电器就是电流通过线圈产生磁，吸合触点上的铁片使触点挨牢通电，他们的相同处都是将电源切断。

1.漏电继电器:可带鉴相鉴伏功能,一般由继电器本体和零序互感器组成,被检测的线路要集结成束穿过零序互感器.零序互感器引 线 接到继电器本体.优点是可设定和变更漏电保护电。可设定跳闸程式,应用灵活方便,可多种功能合 一.缺点是安装复杂,不能直接切断回路要和接触器或脱口装置配合使用,回路上要另加端路和过载保 护.一般用在控制要求高和大电流分断或不能突然断电的场合。

2.漏电断路器:带漏电保护功能的断路器,零序互感器和分断装置一体化.优点是应用简单,可和过载短路负荷隔离等合一,缺点是可控性底(漏电自动分段).广泛应用于需防止触电各种场合。

3.总之,这两种保护装置都提供漏电保护,其原理和功能没有本质区别,主要区别于结构、安装及使用方式与应用场合。

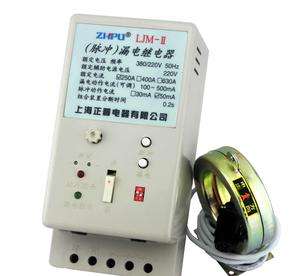

漏电继电器

具有以下基本功能：

1．供电线路合成漏电流不论是缓变量或突变量，当其持续存在并达到额定动作值IΔn时，漏电继电器跳闸，经过延时后在t3时刻被检测到时应再次跳闸并保持闭锁，从而实现真正的一次自动重合闸。 此时额定漏电动作值的设定可依据各地供电线路漏电大小及旱季和雨季设2～3档灵敏度，如设75mA、150mA，300mA等，由用户分别调节，重合闸延时时间取30s左右，兼顾运行稳定可靠及漏电保护功能。

2．当供电线路漏电流达到额定动作值IΔn漏电保护器跳闸，在延时时间内漏电流小于额定值甚至消失，漏电保护器应能自动重合闸，并保持正常运行状态，这样既可以保证有效动作，也可以避免干扰，提高供电的连续性、稳定性。

3．漏电继电器动作时间应考虑适当加长，本机采用0.2s，加上交流接触器组成组合装置应在0.3s左右，这样可避免供电线路瞬时电器设备起停干扰，同时兼顾分级保护与家用末端漏电继路器的配合，做到不越级跳闸。用户可以选择同一厂家产品，要求厂家出厂时做好分级保护配合问题，可以解决运行时的后顾之忧。

（以上内容部分来自网络，仅供参考），感谢观看！
