SSJ-31A型静态时间继电器产品构成及工作原理-上海上继科技有限公司

发表时间:2019-03-31 13:04 浏览次数:347 〖返回〗

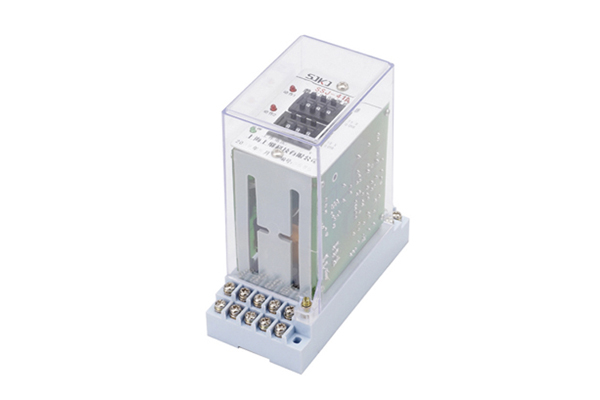

SSJ系列继电器

一、产品构成:

SSJ-31A型静态继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间极差的要求,是目前时间继电器***的跟新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器想通,仅整定方式不同,拨码开关的三维数乘以0.01s0.1s时间时基即为整定时间,改变整定值无需进行校验。

2、本继电器为延时型数字继电器,由进口CMOS集成电路构成,继电器由振荡器、分频器和三极脉冲计数器组成,通过BCD拨码开关整定延时值。

3、继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振,产生时钟脉冲,经分频后由计数器记脉冲数,当所记脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时值也严格负荷整定值,具有极高的精度。

4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触点闭合后,其闭合状态一直保存到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。

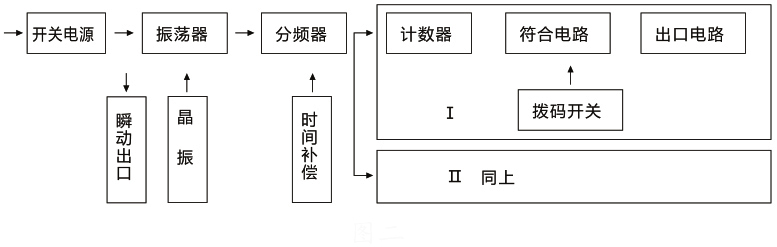

二、工作原理:

工作原理

上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438



{以上内容仅供参考,上海上继科技有限公司有最终解释权}
