SSJ-31A静态时间继电器的技术要求及开孔尺寸-上海上继科技有限公司
发表时间:2019-03-29 08:15 浏览次数:461 〖返回〗一、技术要求:
1、延时准确度:
a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差=(5次测量平均值-整定值)/整定值X100%。
b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。
c、在-10~50℃的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.0%+5ms。
2、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。
3、继电器的返回时间,切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。
4、继电器的返回电压:降低继电器电压不小于额定电压的10%时,继电器触点应可靠返回。
5、功率消耗:DC48V,不大于2W;
DC110V或AC100V~127V,不大于4.5W(6.5VA)
DC或AC220V,不大于8.1W(13VA)
6、热性能要求:本系列继电器可长期通电工作,当环境温度为50℃时,可长期承受1.1倍额定电压值。
7、电源工作特性:电源缓缓升降、突然通/断电或通过抖动触点供电,继电器能够正常工作,并且无零秒出口及瞬动出口现象

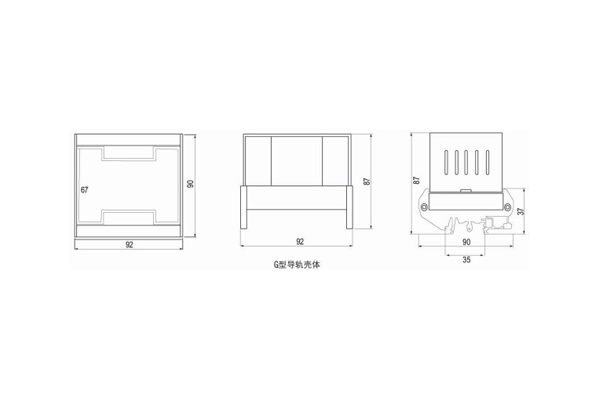

二、外形及开孔尺寸:
