发表时间:2019-03-29 15:55 浏览次数:338 〖返回〗SSJ—30系列时间继电器作为延时控制元件, 适用于各种继电保护装置及自动控制系统中,特别是对时间测量要求精度高和配合时间级差小的场合。

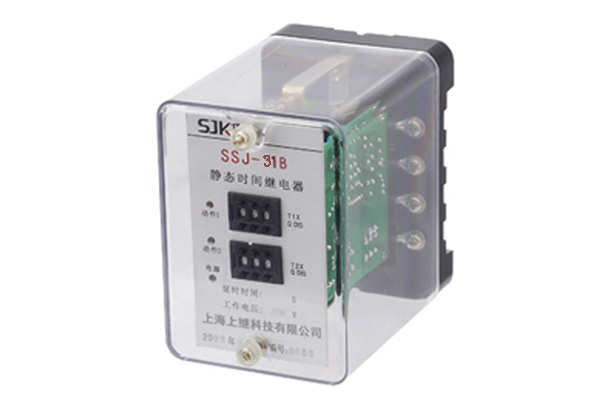

继电器的外形结构、端字接线和工作方式与DS系列时间继电器完全相同,只是时间整定范围更宽,更方便、直观。按动铭牌上的三位拨盘开关,其置数乘以时基0.01s或0.1s,即为整定时间,而且改变整定值无需进行校验。SSJ-30继电器可直接置换DS-30系列时间继电器
一、构成及工作原理
1 结构:SSJ—30系列用JK-11Q型JK—11K型嵌入式、前后接线的壳体。其外形和安装开孔尺寸分别见《附录》。

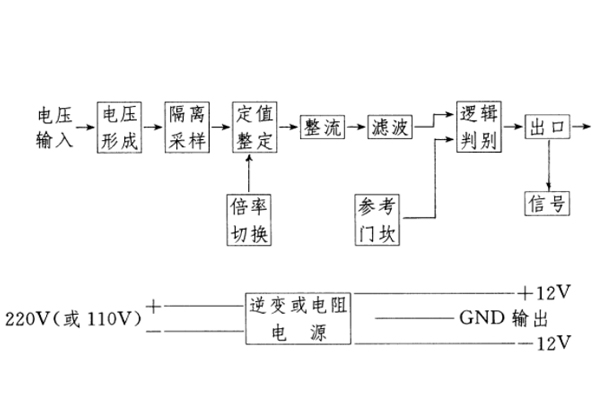

2 动作原理:继电器为静态式数字时间继电器,由石英晶体振荡器产生标准时基讯号,采用CMOS集成电路构成逻辑回路,通过一组或两组三位BCD码拨盘开关整定延时值。
二、功率消耗
继电器在额定电压下的功率消耗为:
AC 380V为20VA;AC或DC 220V为15VA (W);AC 127、110V,DC 110V为8VA (W);DC 48V为3W,DC 24V为2W。
1、绝缘性能
2、绝缘电阻:不小于300MΩ。
3、介质强度:能承受交流2kV (有效值) 50Hz试验电压,历时1min的试验。
4、冲击电压试验:继电器各导电电路连在一起,对外露的非带电金属部分或外壳之间应能承受波形为标准雷电波、幅值为5kV的冲击试验,无绝缘损坏现象。
5、触点性能
6、在电压不大于250V,电流不大于2A的直流有感负荷电路 (τ= 5±0.75ms) 中,继电器触点断开容量为50W;在电压不大于250V,电流不大于3A的交流电路(cosφ=0.4±0.1)中断开容量为250VA。
7、继电器输出触点长期允许接通电流5A。
8、 继电器输入激励量为额定值时,触点电路在3.8.1条规定负荷下,能可靠动作及返回,其电寿命次数为1×104次
9、 机械寿命为1×105次。
10、 重量继电器重量约为0.5kg。
