电缆分支箱和环网柜的主要作用及差别-上海上继科技有限公司

电缆分支箱的主要成效是将电缆分接或接转。电缆分接。在一条距离较为长的路线上带多支小总面积电缆通常会导致电缆使用**浪费，因此在出界到用电负荷中，通常使用主杆大电缆出界。电缆分接或是接转的木柜，分X进X出，负载分派用或是长电缆接转用。 环网柜：可长途操作带开关的电缆分接箱 开闭所：带单母线槽或单母按段一次结线的中小型无人化配电站

电缆分支箱遍及用以室外，伴随着技能性的发展，如今带开关的电缆分支箱也继续提高，而大城市电缆通常都选用双回路供电办法，因此许多人立即把带开关的支系箱称之为室外环网柜，但现阶段那样的环网柜绝大多数没法坚持配网自动化，但是早已生产厂家发布可以配网自动化的室外环网柜了。这也促使电缆分支箱和环网柜的界线刚开始模糊不清了。

一、环网柜的构件构成

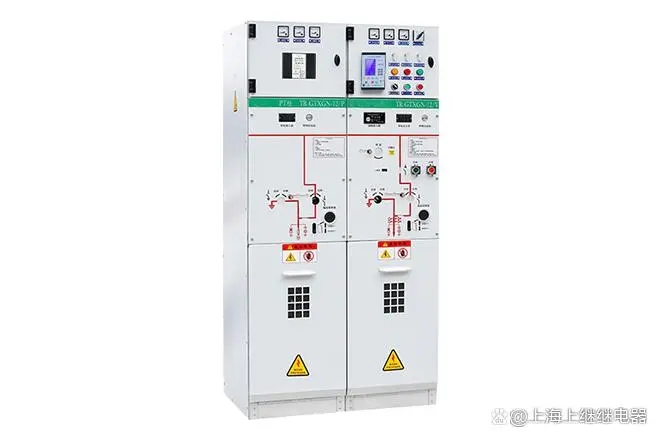

环网柜,也被称作环网供电系统的企业,是一组高压断路器机器设备装在厚钢板金属材料柜身体或制成组装距离式环网供电系统模块的电器设备,其主要一部分选用负荷开关和高压熔断器。每一环网柜由 3 到 5 路总底盒产生的灵活性联接方法,以考虑不一样电力工程分派网络节点的供电系统要求。由于电源总开关设备和硬母线槽被封裝在同一个封闭式的金属外壳,一般使用做为绝缘层和灭弧物质,开关选用三相协同的三工装夹具 SF6 汽体负荷开关或阻隔开关,功能的弹黄安排可以坚持敏捷分开关运转。一个独立的环网模块从三相五线企业、数量单位、TV 企业等不一样的操控模块和母线槽模块构成,并可以依据实际上有必要随意组成各种各样不一样的计划方案。

二、环网柜的归类：

环网柜大概可分成四类：

1、真空泵式环网柜：真空泵式环网柜是新一代绿色环保固态绝缘层真空泵环网柜商品，该商品选用真空断路器+微机保护装置，全部导电性回路所有用环氧树脂胶或硅胶包囊，保证了运作和实际操作的高安全系数，使用额外电压最多达到24KV。

2、SF6 环网柜：SF6 环网柜是一种可以随意组成多回路收支具有转换，联络，保护供电系统效果的以负荷开关做为主要部件的气体绝缘层或汽体绝缘层的高压家用电器组成机器设备。它的主回路主要部件是由SF6负荷开关或及额外的阻隔开关以及他一次的辅助工具家用电器构成。

3、产气式环网柜： 产气式环网柜是运用固态产气的原材料（如有机玻璃板）做成灭弧元器件，开关分与合电流量时，在电孤的成效下，产气原材料转化出汽体，使电孤水冷却而吹灭。具有分与合电流量越大，电孤越强，转化的汽体越大，灭弧实际效果越高。

4、压气式环网柜：压气式环网柜因选用压气式负荷开关而取名。压气式开关是运用空气压缩吹弧，吸合时，压气活塞杆敏捷健身运动，将汽缸内的高压气，当灭弧断路器分离出来形成电孤时，压缩空气经喷管吹向电孤，使电孤变长，在电流量低些吹灭，压气式负荷开关一般迁移电流量在1 kA上下，做到50 kA的开断短路容量，热平稳电流量一般是20kA，3s。

三、环网柜的结构特性由哪些一部分构成？

a、环网柜由开关室、高压熔断器室、操动安排室和电缆室（板弹簧）四一部分构成。

b、开关室由密封性在金属材料罩壳内的每个效果回路（包括接地装置开关和负荷开关）以及回路间的母线槽等构成。罩壳由3㎜冷轧板（或不绣厚钢板）电焊焊接而成。每一个效果回路包括一台负荷开关和接地装置开关。负荷开关是由竖直健身运动的动断路器系统软件和坐落于下web端静触头构成，开关重合闸时，动断路器往下健身运动，负荷开关接入。接地装置开关由动触刀和静触刀构成，在弹黄健身运动全过程中，接地装置开关敏捷接入。开关室上方和后侧打有4个正方形机械加工工艺孔，环网柜的不和配有视窗，可见到接地装置开关的“分”、“合”部位。在环网柜的后侧配有防爆型设备。

c、负荷开关选用压气内吹式结构，灭弧工作能力强，且不危害两色及对地绝缘层，动、静触头均含有弧断路器，进一步提高了分断频次。

d、高压熔断器与负荷开关室组成变电器保护回路，髙限制人数高压熔断器装于环氧树脂浇筑的绝缘层罩壳内，高压熔断器融断后，弹出来撞针，负荷开关吸合。

e、操动安排室坐落于环网柜不和，在每一效果回路中，负荷开关装有人力资源（或电动式）储能技能弹黄操动安排，接地装置开关装有人力资源储能技能弹黄操动安排，操控面板上带分別用以负荷开关重合闸实际操作和手动式吸合转动钮及接地装置开关的分、重合闸实际操作孔，负荷开关分、重合闸部位显现灯和电动式分、重合闸按键，并下设仿真模仿线、开关状况显现屏及加锁部位，负荷开关和接地装置开关的实际操作具有互锁设备，以避免操作失误。
