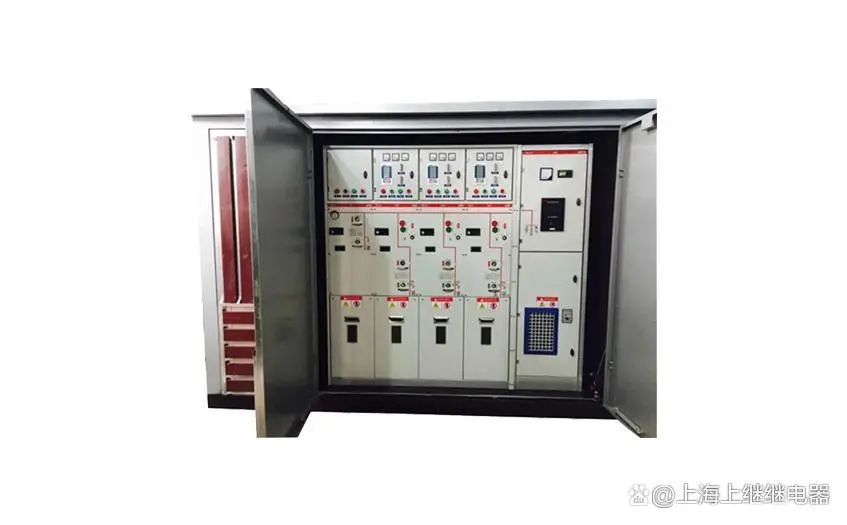

环网柜及电缆分支箱施工方法-上海上继科技有限公司

一、环网柜根底的施工办法：

1.施工工序：

○1放线定位——○2基坑开挖——○3垫层施工——○4底板模板施工——○5底板浇筑——○6墙板模板施工——○7墙板混凝土浇筑——○7模板拆除——○8抹灰——○9现场整理

2.施工办法：

1）在施工前首先要充分熟悉图纸，在此根底之上由放线员根椐施工图在图上指定方位进行根底方位的定位放线；完结后由质检员时行自检。

2）在方位定位以后，由施工员按排（人工挖土时）普工，按现场放线方位时行基坑开挖，开挖完结后由质量员进行自检，在自检合格的前提下，请监理工程师到现场检验。开挖时要注意下列几点：

a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生互相伤害事端。

b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定方位，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事端。

c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲铲除，以利于坑底的成型和保持坑底的强度。

3）在基坑施工完结后，由模具工进场按图纸要求制垫层混凝土模板，完结后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制造时的机械作业安全、用电安全等。

4）在模板施工完结并检验后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，运用棒式轰动器沿模板中心呈“棉花型”轰动并向底板边际拖动完结施工。

5）在底板垫层完结后，进行墙板模板的施工，办法同底板模板施工。

6）墙板混凝土施工办法略同于底板混凝土施工。

7）墙板混凝土浇筑完结后，在满意强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣整理洁净。

8）按图纸要求的配比，进行砂浆的拌和，在整理洁净后的坑壁上，进行抹灰，要注意抹灰的质量。

9）施工完结后，对施工现场进行整理，力求做到“工完、料尽、场地清”。

二、电缆分支箱根底的施工办法：

1、施工工序：

○1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈梁模板施工——○6圈梁浇筑——○7抹灰——○8现场整理

2、施工办法：

1）~3）同环网柜根底施工；

4）在垫层施工完结并达到必定强度后，用水将垫层外表的泥砂冲洗洁净，略干后，用墨线在垫层上按图将墙体方位弹出，然后进行砌体砌筑作业，作业前应先用水湿润砖块，再行运用。

5）~6）在墙体砌筑到图纸标高时，用砂浆将面层砖缝勾勒灌满，以避免圈梁施工时发生漏浆，进行圈梁的模板制造和安装作业，同时由钢筋工进行配筋，经检查后，即可进行圈梁浇筑作业，施工办法同环网柜墙体混凝土施工。此项作业完结后应对墙外侧的土方进行回填并进行夯实。

7）按图纸要求的配比，进行砂浆的拌和，在整理洁净后的坑壁上，进行抹灰，要注意抹灰的质量。

8）施工完结后，对施工现场进行整理，力求做到“工完、料尽、场地清”。
