1 .用途
      BCH-1型差动继电器用于两绕组或三绕组电力变压器的单相差动保护线路中，作为主保护。
2 . 结构及基本原理

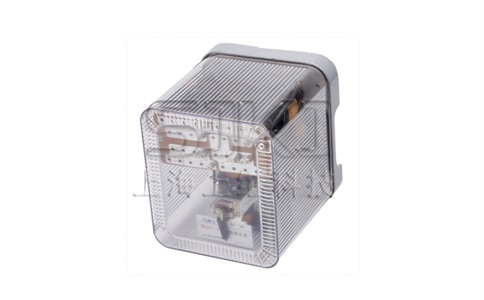

BCH-1型差动继电器是将DCD-5 型差动继电器的机芯装人这种透明壳体中，透过壳罩可以观察到继电器的动作情况，本继电器是凸出式安装的继电器。

        需指出DCD-5 型差动继电器的原理及技术数据均与BCH-1型差动继电器相同，,速饱和变流器的铁芯和线圈数据也完全与BCH-1型的相同。不同之处是DCD-5 型的执行元件用DL-1型电磁机构,而BCH-1型执行元件用DL-11/0.2A 的电流继电器，主要是两种元件结构不同,但是两种执行元件的电气技术数据是一样的。

        应该指出，继电器起始动作安匝可借助电位器在不大的范围内进行调整，使AWO=60安匝。执行元件的指针应指在铭牌中间的刻度线上进行校验和检查，继电器的工作过程中不能改变铭牌上指针的位置。

 3 . 主要技术数据
      3.1额定电流5A,频率50HZ。
      3.2 无制动时,起始动作安匝AWo=60±4安匝。
      3.3 当用于保护三绕组电力变压器时，其动作电流可在3~12A 的范围内进行调整(AWo=60)。当用于保护两绕组电力变压器时,其动作电流可在1.55~12A 的范围内进行调整。
      3.4 制动系数
      继电器在工作绕组中的动作电流对制动绕组中的电流( 当AWz=280 时)的比值可以改变。
      3.4.1对于**整定动作电流为0.18 以上。
      3.4.2 对于3A 的整定动作电流为0.63 以下。
      图3为制动电流与工作电流间在不同的移相角时的AWDZ=(AWz)的制动特性关系曲线，由图2可以看出制动系数与工作电流和制动电流间移相角的关系不能超过这两条特性曲线。

      3.5 五倍动作电流时的可靠系数不小于1.35; 二倍动作电流时的可靠系数不小于1.2。
      3.6 三倍动作电流时的动作时间不大于35ms。
      3.7 继电器具有一副动合触点，在直流有感电路中(时间常数为5±0.75ms)且电压不大于220V,电流不大于2A，触点断开容量不小于50W。触点在此规定负荷条件下，继电器应可靠动作1000次。
      3.8 继电器的绝缘电阻不小于10MΩ,耐压试验交流50Hz.2kV.1min 无绝缘击穿或闪络现象。
4 . 检查项目和要求
      4.1检查继电器壳罩及内部元件有无在运输中的损坏现象，各紧固螺钉不能松动。
      4.2 出口执行的检查
      4.2.1主要机械性能
      衔铁不应与两边铁芯相碰，更不能卡死。可动系统要灵活，游丝平整、间距均匀，各紧固螺钉要拧紧。触点间隙不小于2mm,动作要有超行程，接触可靠等要求。
      4.2.2 主要电气性能:
      a.动作电压: 1.5~1.56V;

      b.动作电流:220-230mA;

      C.返回系数:0.7-0.85。

      4.3 无制动时,起始动作安匝检查

      要求起始动作安匝AWo=60±4。在这里应指出，在二次绕组并联一只47Ω电位器是用来作微调用的。例如一台差动继电器起始动作安匝达到56AW，但与标准值60AW还差4AW，这时为了调整60AW，此时可借助电位器来调到60AW，以达到**动作安匝值，然后将电位器上面螺帽拧紧。

      应该指出，在不加电位器时，起始动作安匝不得不小于56安匝，假如动作安匝调得很低，例如40多安匝，这时要完全依靠电位器来调整到60安匝，那是极其不利的。因此这时使用上的电位器阻值很小，动作值极不稳定，万一电位器旋动杆松动电阻等于零，会将差动继电器二次绕组接造成继电器拒动，这一点务必引起充分的注意。

      4.4 工作绕组、平衡绕组及制动绕组正确性检查。

      要求各绕组面板插孔上所标匝数与实际匝数相符合。

      4.5 制动绕组与次绕组间无互感检查。

      将10A电流通人全部制动绕组时，测量二次绕组上的感应电压不应大于40mV。

      4.6 制动特性的检查

      在工作电流超前制动电流分别φ=0°、30°、60°、90°时，录取制动特性曲线，要求所有曲线不超过图3所示的范围。先在制动绕组通入20A制动电流(AWz=280)。

      在工作绕组20匝加上平衡绕组19 匝通入6.5A的工作电流(AWDZ=252)。当工作电流超前制动电流φ=0°、30°、60°、90°时,继电器不应动作。

      在上述相同条件下，当工作电流为9.6A(即AWDZ=375)时,继电器都应动作。

      4.7 可靠系数检查

      要求五倍动作电流时的可靠系数不小于1.35;在二倍动作电流时的可靠系数不小于1.2。

      4.8 动作时间检查

      要求在三倍动作电流时的动作时间不大于35ms。

      4.10 检查方法

      因为BCH-1型是我国最早年生产的差动继电器，调试和检验方法的资料很多，可参考BCH-1成DCD-S 型差动继电器的调试方法（因为DCD-5 原理和技术数据均与BCH-1型的相同，只不过是壳体不一样和接线端子作相应的变更),以及水利电力部电力生产司编写的《保护继电器检验》一书。
