概述：

BCH-2型差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中，作为主保护。

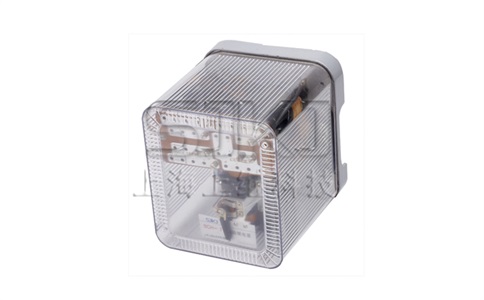

BCH-2型差动继电器是将DCD-2型差动继电器的机芯装入这种透明壳体中，透过壳罩可以观察到继电器的动作情况，本继电器是凸出式安装方式的继电器。

工作绕组接入保护的差动回路，平衡绕组可以按照实际需要接入环流回路或工作回路。短路绕组可根据保护不同的设备来选用A-A；B-B；C-C；D-D。

速饱和变流器构成差动继电器的一些主要技术性能，如直流偏磁特性消除不平衡电流效应的自耦变流器性能等。

继电器基本原理是利用非故障时暂态电流中的非周期性分量来磁化变流器导磁体，提高其饱和程度从而构成躲过励磁涌流及穿越性故障时不平衡电流的作用。其相应的特性曲线为直流助磁特性曲线簇ε=f（k）。

主要技术数据：

额定电流5A,频率50HZ。无直流分量时，继电器起始动作安匝AWo=60±4。
      当用于保护三绕组电力变压器时,其动作电流可在3~12A 的范围内进行调整(AWo=60)。当用于保护双绕组电力变压器或发电机时,其动作电流可在1.5~12A 的范围内进行调整。
      继电器的直流助磁特性ε=f(k)可以改变短路绕组匝数的方法进行分别调整。当偏移系数k=0.6 时,短路绕组(A-A,B-B,C-C,D-D)整定在不同位置时的相对动作电流系数ε值的误差不超过-8%~+20%。

      继电器在二倍动作电流时的可靠系数不小于1.2,在五倍动作电流时的可靠系数不小于1.35。继电器在三倍动作电流时的动作时间不大于35ms。
      继电器动合触点在直流有感电路中(时间常数为5±0.75ms)且电压不大于220V,电流不大于2A,触点断开容量不小于50W。触点在此规定负荷条件下，继电器应可靠动作1000次。
      继电器的绝缘电阻不小于10MΩ,耐压试验交流50HZ、2kV,1min 无绝缘击穿或闪络现象。
检验项目和要求：
      检查继电器的壳罩和内部的元件有无在运输中的损坏现象，各紧固螺钉不能松动。出口执行元件的检查主要机械性能，衔铁不应与两边铁芯相碰,更不能卡死。可动系统要灵活,各螺钉要拧紧,游丝平整，间距均匀，匝间不应相碰。触点间隙不小于2mm,动作要有超行程、接触可靠等要求。

主要电气性能：
      1.动作电压: 1.5~1.56V
      2.动作电流:220~230mA
      3.返回系数:0.7~0.85
起始动作安匝：
      要求起始动作安匝AWo=60±4,在这里应指出，在二次绕组并联一只47Ω电位器是用来作微调整用的。
      例如:一台差动继电器起始动作安匝刚达到56AW,但与标准值60AW 还差4AW,这时为了调整60AW,此时可借助电位器来调整到60AW,以达到**动作安匝值，然后将电位器上面螺帽拧紧。

      应该指出，在不加电位器时，起始动作安匝不得小于56安匝,假如起始动作安匝调得很低，例如40多安匝,这时要完全依靠电位器来调整到60安匝，那是极其不利的,因为此时使用上的电位器阻值很小,动作值极不稳定,万一电位器旋动杆松动电阻等于零,将差动继电器二次绕组短接造成继电器拒动,这一点务必引起充分的注意。

      工作绕组，平衡绕组I和平衡绕组Ⅱ,短路绕组的正确性检查。

      要求工作绕组和平衡绕组面板插孔上所标匝数与实际匝数相符合,短路绕组抽头匝数与“技术数据”中所列匝数相符。

直流助磁特性检验：

      当偏移系数K=0.6时，短路绕组在各种整定位置下的相对动作电流系数也应满足下述要求:

      A-A 位置      ε =1.6误差+20%~-8%

      B-B 位置      ε =3  误差+20%~-8%

      C-C 位置      ε =5  误差+20%~-8%

      D-D 位置     ε =7  误差+20%~-8%

可靠系数检验：

      在整定位置下，测量两倍动作电流时可靠系数要求不小于1.2；五倍动作电流时的可靠系数不小于1.35。

动作时间检验：

      要求在三倍动作电流时动作时间不大于35ms。

检验方法：

      因为BCH-2型是我国最早年生产的差动继电器，调试和检验方法的资料很多，可参考BCH-2、DCD-2 差动继电器调试方法（因为DCD-2原理及技术数据均与BCH-2相同，只不过是壳体不一样和接线端子作相应的变更），以及水利电力部电力生产司编写的《保护继电器检验》一书。
